Быстрое соединение трёх линий с клеммой WAGO 222

Разветвительные клеммы WAGO серии 222, в частности 3-проводной вариант, представляют собой один из самых удачных примеров компактного, удобного и безопасного решения для соединения электрических проводников в низковольтных цепях. Эти клеммы обеспечивают возможность быстрого монтажа без использования инструментов, при этом допускают многократное соединение и отключение проводов. Их универсальность позволяет использовать как одножильные, так и многожильные провода, что особенно важно для монтажа в условиях разнообразия проводников.

Технические характеристики

Клемма WAGO 222-413 (3-проводная) обладает следующими ключевыми характеристиками:

• Номинальное напряжение: 400 В;
• Максимальный допустимый ток: 32 А;
• Количество подключаемых проводников: 3;
• Диапазон сечений подключаемых проводов: от 0,08 до 2,5 мм2 (гибкие жилы) и от 0,08 до 4 мм2 (жесткие жилы);
• Тип соединения: пружинный зажим с рычаговым механизмом;
• Рабочая температура: от –35 C до +85 C;
• Материал изоляции: полиамид (PA66), не поддерживающий горение;
• Класс защиты: IP20 (внутреннее применение, защита от прикосновений к токоведущим частям);
• Размеры (Д×Ш×В): около 20,5 × 16 × 14,5 мм;
• Количество циклов подключения/отключения: более 1000 (при соблюдении условий эксплуатации).

Принцип работы

Основой функционирования клеммы WAGO 222 является технология CAGE CLAMP — это пружинная система зажима, обеспечивающая стабильный контакт между проводником и токопроводящей частью. Уникальность конструкции заключается в наличии рычажка, который при подъеме ослабляет давление пружины и позволяет вставить провод без применения усилия. При опускании рычага пружина фиксирует провод с постоянной силой, независимо от формы, гибкости или структуры жил. Пружинный контакт имеет высокую виброустойчивость, не требует обслуживания и сохраняет стабильность на протяжении всего срока службы устройства. Благодаря этому решению клеммы могут использоваться в условиях с вибрацией, перепадами температур и влажности, при этом надежность соединения остается высокой.

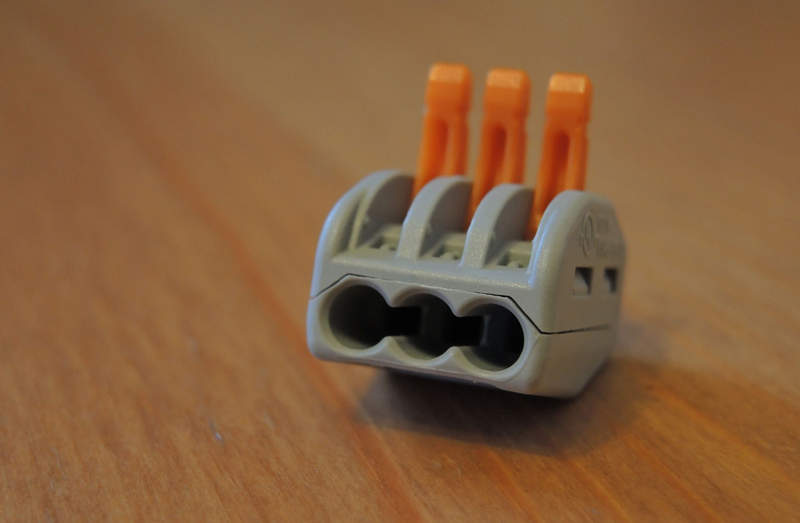

Корпус клеммы выполнен из термостойкого и негорючего пластика. Внутри располагается токопроводящая шина из медного сплава, обеспечивающая хорошую электропроводность. Прессованная контактная пружина удерживает проводник внутри шины за счёт высокой упругости и равномерного прижима. Отдельного внимания заслуживает система с рычагами: каждый из трех контактов оснащён своим собственным пластиковым рычагом, окрашенным в оранжевый цвет. Это позволяет легко визуально контролировать состояние контакта и облегчает работу в стесненных условиях. Рычаги фиксируются в двух устойчивых положениях — "открыто" и "закрыто", исключая возможность неправильной установки. На корпусе клеммы имеется маркировка, указывающая технические параметры и допустимые сечения проводников. Также предусмотрены направляющие пазы, позволяющие устанавливать клеммы в линейку на монтажной плоскости с помощью специального держателя или клеевого основания.

Режимы эксплуатации и рабочие сценарии

Клеммы WAGO 222-413 предназначены для соединения цепей переменного и постоянного тока. Наиболее распространенные режимы включают:

• Соединение осветительных контуров в распределительных коробках;
• Монтаж электропроводки в жилых и офисных помещениях;
• Подключение оборудования к источнику питания или контроллеру;
• Временные или демонстрационные схемы, требующие быстрого монтажа/демонтажа;
• Соединения в распределительных шкафах при модернизации оборудования.

Клеммы допускают многократное повторное использование. Это делает их особенно удобными при прототипировании, временных установках, ремонтах и модернизациях. Работают при различных режимах нагрузки, включая импульсные токи (например, при пуске двигателей), и устойчивы к кратковременным перегрузкам, если они не превышают установленные лимиты.

Преимущества использования

Применение 3-проводной клеммы WAGO 222 даёт целый ряд ощутимых преимуществ:

• Быстрый монтаж без инструмента — достаточно поднять рычаг и вставить проводник;
• Универсальность — допускается подключение как гибких, так и жестких проводов различных сечений;
• Многоразовость — клемма рассчитана на многократные подключения и отключения;
• Надежный контакт — пружина автоматически подстраивается под сечение проводника;
• Минимальные габариты — позволяют использовать в распределительных коробках ограниченного объема;
• Высокая виброустойчивость — подходит для промышленных объектов и транспорта;
• Визуальный контроль — цветные рычаги позволяют убедиться в правильности подключения.

Области применения

3-проводные клеммы WAGO серии 222 находят широкое применение в следующих сферах:

• Бытовая электропроводка — подключение розеток, выключателей, светильников;
• Промышленные распределительные шкафы — временные или постоянные соединения;
• Системы автоматизации и сигнализации — подключение датчиков, контроллеров, модулей;
• Электромонтаж в передвижных объектах — автодома, выставочные стенды, мобильные установки;
• Образовательные и лабораторные стенды — удобство для повторного подключения схем;
• Ремонт и обслуживание систем электроснабжения — временное соединение без пайки.

Таким образом, клемма WAGO 222-413 на 3 провода — это простое, но технически продвинутое решение для соединения проводников в электросетях. Благодаря запатентованной пружинной технологии CAGE CLAMP, рычажной системе управления и компактным габаритам она обеспечивает высокий уровень удобства, надежности и безопасности. Универсальность применения делает эту клемму выбором как для профессионалов, так и для домашних мастеров. Надежный контакт, быстрая установка, повторное использование и широкий диапазон рабочих условий делают WAGO 222-413 незаменимым элементом в арсенале любого электромонтажника.
