Быстрое подключение в любых условиях с WAGO 0.08–4

Соединительные клеммы серии WAGO 0.08–4 представляют собой универсальное и надёжное решение для выполнения электрических соединений в системах с различными сечениями проводников. Эти изделия разработаны для быстрого, безопасного и повторяемого подключения токоведущих жил в распределительных, монтажных и автоматизированных установках. В основе конструкции — безвинтовая технология зажима, обеспечивающая стабильный контакт без необходимости регулярного обслуживания. Благодаря широкому диапазону допустимых сечений проводов (от 0.08 до 4 мм2), клеммы этой категории подходят как для мелкоточных цепей, так и для умеренных силовых нагрузок.

Технические характеристики

Клеммы типа WAGO 0.08–4 имеют следующие ключевые параметры:

• Номинальное сечение проводников: от 0.08 до 4.0 мм2 (одножильные и многожильные);
• Диапазон допустимого напряжения: до 450 В (в зависимости от конкретной модели и среды установки);
• Максимальный ток нагрузки: до 32 А (при условии применения проводника сечением 4 мм2);
• Рабочая температура: от –40 до +85 C;
• Степень защиты: IP20 (в стандартном исполнении, без дополнительных корпусов);
• Материал корпуса: модифицированный поликарбонат или полипропилен, устойчивый к нагреву и механическим нагрузкам;
• Материал токоведущих элементов: медь с гальваническим покрытием (чаще всего олово);
• Количество подключаемых проводов: 2–8 (в зависимости от модификации).

Клеммы поставляются как в линейном исполнении, так и с возможностью бокового ввода проводов, а также в модификациях с тестовыми отверстиями для контроля наличия напряжения без отключения цепи.

Принцип работы зажимного механизма

Основой технологии WAGO 0.08–4 является система пружинного зажима, реализуемая посредством следующих компонентов:

• Контактная пластина, выполненная из упругой меди с покрытием.
• Прижимная пружина, которая создаёт постоянное усилие на проводник, обеспечивая надёжный контакт даже при вибрациях или изменении температуры.

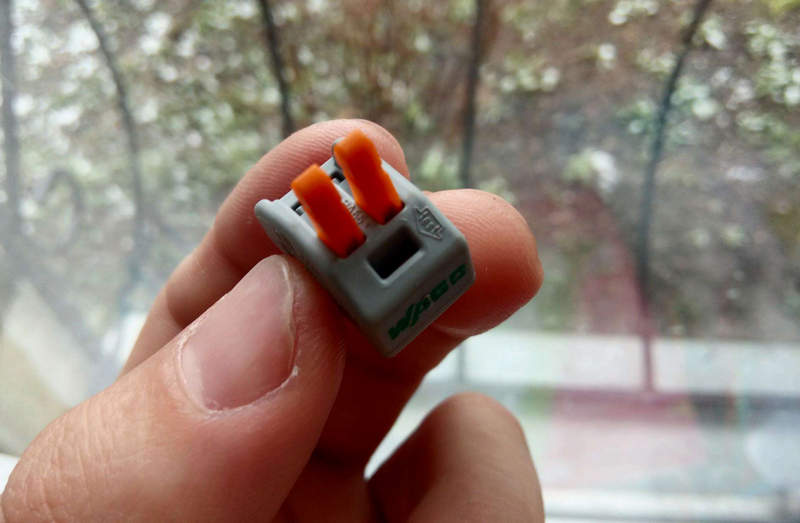

• Рычажок или толкатель, позволяющий пользователю легко раскрыть зажим без использования инструмента.

Процесс подключения выглядит следующим образом: Пользователь поднимает или нажимает на рычаг (в зависимости от конкретной конструкции), открывая пружинный контакт. Очищенный от изоляции проводник вставляется в соответствующее отверстие, после чего рычаг возвращается в исходное положение. Усилие пружины надёжно прижимает жилу к контактной пластине, создавая электрическое соединение с минимальным переходным сопротивлением. Такая система позволяет легко производить многократные подключения и отключения без снижения качества контакта и без повреждения проводника.

Режимы и условия эксплуатации

Клеммы WAGO 0.08–4 могут использоваться в различных условиях эксплуатации. Важно учитывать температурные режимы, уровень влажности, наличие вибраций и агрессивных сред. Благодаря использованию устойчивых полимеров и герметичных решений (при установке в соответствующие корпуса), такие клеммы могут применяться как внутри распределительных щитов, так и в корпусах на объектах с повышенными требованиями к надёжности соединений. Допустимая температура эксплуатации колеблется от –40 до +85 C, при этом возможна кратковременная работа при повышенных температурах без нарушения целостности изоляции и ухудшения характеристик зажимного контакта. Клеммы допускают частые циклы подключения и отключения, что делает их идеальными для монтажных и временных соединений, испытаний, модернизации и техобслуживания электроустановок.

Конструктивные особенности

Клеммы WAGO с диапазоном от 0.08 до 4 мм2 обладают несколькими ключевыми особенностями, которые отличают их от других видов соединителей:

• Компактный корпус, позволяющий устанавливать клеммы в условиях ограниченного пространства, включая монтажные коробки и миниатюрные распределительные устройства.
• Наличие цветовой индикации рычажков или крышек, что облегчает идентификацию типа соединения и схемы.
• Возможность подключения проводников разных типов: как одножильных, так и многожильных, в том числе с мягкой токоведущей жилой.
• Реализация системы подключения без необходимости зачистки с точностью до долей миллиметра — допустимая длина зачистки обозначается на корпусе каждой клеммы.
• Высокая виброустойчивость благодаря самокомпенсирующему зажиму, обеспечивающему надёжный контакт даже при динамических нагрузках.
• Совместимость с различными аксессуарами — монтажными рейками, маркировочными планками, адаптерами для DIN-рейки.

Области применения

Благодаря своей универсальности, клеммы WAGO 0.08–4 нашли широкое применение в самых разных отраслях. Ниже представлены основные направления:

• Промышленная автоматизация: подключение датчиков, исполнительных механизмов, элементов управления;
• Бытовая и коммерческая электроустановка: соединение кабелей в распредкоробках, монтаж осветительных систем;
• Щитовое оборудование: формирование вторичных цепей управления, сигнализации и контроля;
• Автоматика зданий: системы “умного дома”, системы безопасности, управления освещением;
• Железнодорожный транспорт и судостроение: благодаря высокой виброустойчивости;
• Лабораторные и испытательные установки: возможность быстрого переконфигурирования соединений;
• Энергетика: монтаж вторичных цепей в распределительных и трансформаторных подстанциях.

Таким образом, клеммы WAGO 0.08–4 — это современное решение для соединения проводников в широком диапазоне задач, от мелких монтажей до промышленного применения. Они сочетают в себе простоту установки, надёжность соединения и возможность многократного использования, что делает их незаменимыми в системах, где важна скорость, качество и безопасность. Применение таких клемм позволяет значительно повысить эффективность электромонтажных работ, снизить издержки на обслуживание и обеспечить стабильную работу оборудования в любых условиях.
