Быстрое подключение проводов с клеммами WAGO 221

Серия клемм WAGO 221 — это современное решение для быстрого, безопасного и удобного подключения проводников различного типа. Эти компактные и универсальные соединительные устройства широко используются как в профессиональном электротехническом монтаже, так и в быту, благодаря высокой надёжности, простоте использования и соответствию международным стандартам. Серия 221 пришла на смену популярной серии 222, предложив пользователям уменьшенные габариты, улучшенные материалы корпуса, прозрачную крышку и другие конструкционные усовершенствования.

Технические характеристики

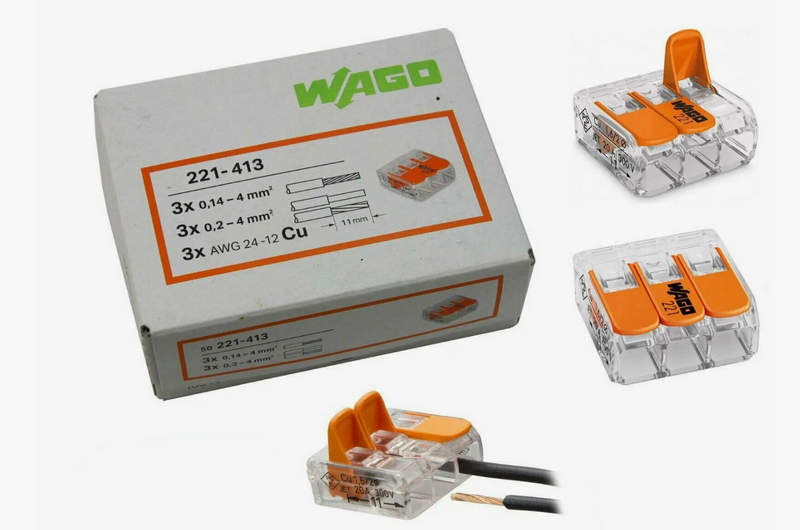

Основные параметры клемм серии 221 зависят от конкретного артикула (например, 221-412, 221-413, 221-415), который определяет количество подключаемых проводников:

• 221-412 — для 2 проводов;
• 221-413 — для 3 проводов;
• 221-415 — для 5 проводов.

Общие технические характеристики:

• Номинальное напряжение: до 450 В;
• Номинальный ток: до 32 А;
• Диапазон сечений подключаемых проводников: от 0,14 до 4 мм2 для одножильных и многожильных; от 0,2 до 4 мм2 для гибких жил;
• Рабочая температура: от -40 до +85 C (в зависимости от материала изоляции провода);
• Материал корпуса: поликарбонат, стойкий к температурным и механическим воздействиям;
• Контактный материал: медь с антикоррозийным покрытием;
• Степень защиты: IP20 (предназначены для установки внутри корпусов и распределительных коробок).

Принцип действия и режимы работы

Клеммы WAGO 221 используют пружинный зажим с рычажным механизмом. Основной принцип действия заключается в следующем: при поднятии рычага пружина ослабляет прижимной контакт, позволяя свободно вставить провод; после опускания рычага пружина сжимает провод, обеспечивая надёжный электрический и механический контакт. Это значительно упрощает и ускоряет монтаж по сравнению с винтовыми или пайкой соединениями. Режимы работы клемм:

• Статическое соединение — используется в стационарных установках, например, в распределительных коробках, осветительных цепях, блоках питания и щитках.
• Временное соединение — удобно при испытаниях, наладке или временном подключении оборудования. Клеммы можно быстро отключить и повторно использовать.
• Многоразовое соединение — рассчитано на множество циклов установки/снятия без ухудшения качества контакта.

Особенности конструкции

Конструкция клемм WAGO 221 оптимизирована для максимального удобства монтажника. Прозрачный корпус позволяет визуально контролировать правильность установки провода, а также его глубину. На корпусе присутствует окошко для измерения напряжения щупом мультиметра, без необходимости демонтажа. Компактные габариты (примерно на 40% меньше, чем у серии 222) позволяют размещать клеммы в стеснённых пространствах, в том числе в подрозетниках, распределительных коробках и щитках. Рычажный механизм изготовлен из прочного термостойкого пластика и имеет эргономичную форму для быстрого открывания и закрывания без использования инструмента. Контактная система представляет собой уникальную пружинную технологию, которая обеспечивает надёжный зажим без повреждения жилы. Особое антикоррозийное покрытие на контактных поверхностях обеспечивает долгий срок службы. Устройства также допускают смешанное подключение различных типов проводников — моножил, многожил и гибких жил с наконечниками или без них, что делает серию 221 особенно универсальной.

Области применения

Клеммы WAGO 221 находят применение в широком спектре задач:

• Электромонтажные работы в жилых и коммерческих зданиях;
• Подключение осветительных приборов и розеток;
• Электрические щиты, распределительные коробки;
• Промышленная автоматика;
• Временные соединения при наладке или ремонте;
• Лабораторные и испытательные стенды;
• Внутренние соединения в корпусах оборудования и приборов.

Преимущества по сравнению с аналогами

Ключевыми преимуществами серии 221 являются:

• Компактные размеры при сохранении токовой нагрузки;
• Возможность работы с широким диапазоном сечений и типов проводов;
• Повышенная безопасность за счёт прозрачного корпуса;
• Возможность повторного использования без потери свойств;
• Встроенное окно для тестирования напряжения;
• Удобство монтажа без инструмента;
• Высокая вибростойкость при фиксации провода;

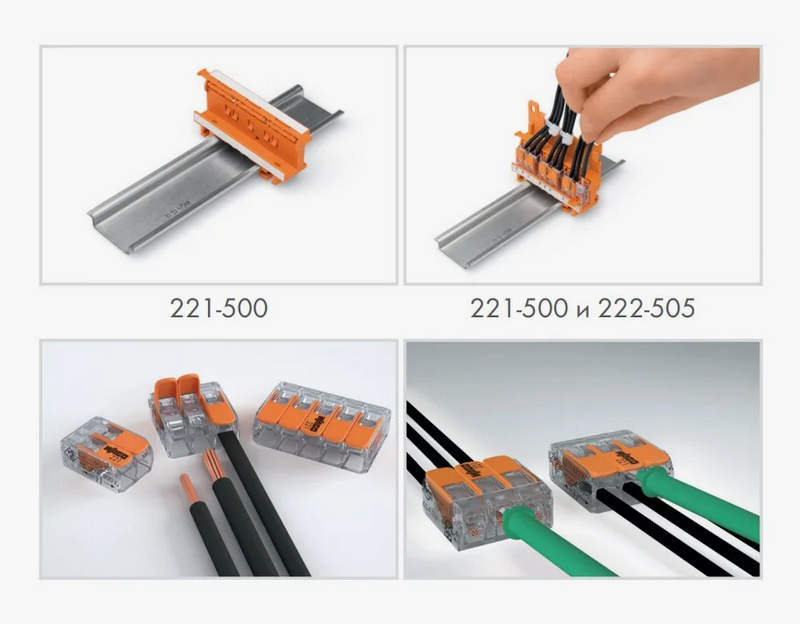

• Совместимость с распределительными коробками и шинодержателями.

Таким образом, клеммы WAGO серии 221 представляют собой современное решение для надёжного и простого соединения проводов, удовлетворяющее требованиям безопасности, надёжности и универсальности. Простота установки, высокая токовая нагрузка, возможность повторного использования и компактность делают их идеальным выбором как для профессиональных электромонтажников, так и для бытового применения. Благодаря своей продуманной конструкции, клеммы 221 обеспечивают долгий срок службы, минимальные потери и высокую стабильность соединения. Надёжность решений WAGO подтверждена многолетней практикой и доверием пользователей во всём мире.
