Быстрое подключение без инструмента: WAGO 2

Клеммники WAGO завоевали популярность во всем мире благодаря надежности, удобству монтажа и долговечности. Особенно востребованы они в распределительных коробках, щитах, осветительных и розеточных группах, где важно обеспечить быстрый и безопасный монтаж электрических соединений. Несмотря на свою простоту, такие клеммы обладают рядом конструктивных, электрических и эксплуатационных характеристик, которые делают их незаменимыми в бытовом и промышленном электромонтаже.

Технические характеристики

Клеммник WAGO 2 предназначен для соединения двух одножильных или многожильных проводов сечением от 0.5 до 2.5 мм2. Конкретные параметры могут немного варьироваться в зависимости от серии (например, 2273, 773 или 221), однако в целом они имеют общие характеристики:

• Номинальное напряжение: до 450 В;
• Номинальный ток: до 24 А;
• Сечение подключаемых проводов: от 0.5 до 2.5 мм2 (одножильные и многожильные);
• Максимальное количество подключаемых проводников: 2;
• Тип корпуса: самозатухающий пластик (обычно полиамид, не поддерживает горение);
• Температурный диапазон эксплуатации: от −35 C до +85 C;
• Тип монтажа: безвинтовое соединение;
• Тип соединения: push-in или рычажковый (в зависимости от серии);
• Наличие смотрового окна для визуального контроля;
• Возможность многократного использования (в некоторых моделях).

Преимущества клеммников WAGO 2

Ключевыми преимуществами клеммников WAGO 2 являются:

• Быстрота и простота подключения без использования инструмента;
• Высокая надежность контакта, устойчивость к вибрациям и температурным колебаниям;
• Повторное использование (в моделях с рычагом);
• Компактность и малый вес;
• Совместимость с разными типами проводников (одножильные, многожильные);
• Безопасность эксплуатации благодаря негорючим материалам корпуса;
• Наличие тестовых и визуальных контрольных отверстий.

Принцип работы

Существует два основных принципа, по которым работают клеммники WAGO 2: это пружинное (push-in) соединение и рычажковое (lever-actuated) соединение. Ниже представлены оба варианта.

• Пружинный механизм (push-in). В этом случае пользователь просто вставляет зачищенный конец провода в клемму. Внутри находится подпружиненная контактная пластина, которая надежно зажимает жилу. Конструкция обеспечивает самоблокировку — при вытаскивании провода без специального инструмента или усилия контакт не отпускает провод. Такой механизм отлично подходит для одножильных и твердых проводников. Многожильный провод допускается только при предварительной опрессовке.
• Рычажковый механизм. Рычажковая система применяется, например, в серии WAGO 221. Перед подключением рычаг поднимается вверх, освобождая контактную камеру. После вставки провода рычаг опускается вниз, фиксируя жилу. Такой способ соединения особенно удобен при монтаже гибких многожильных кабелей, так как не требует применения инструмента и обеспечивает равномерное усилие прижима. Кроме того, рычаг позволяет многократное подключение и отключение без износа контакта.

Конструктивные особенности

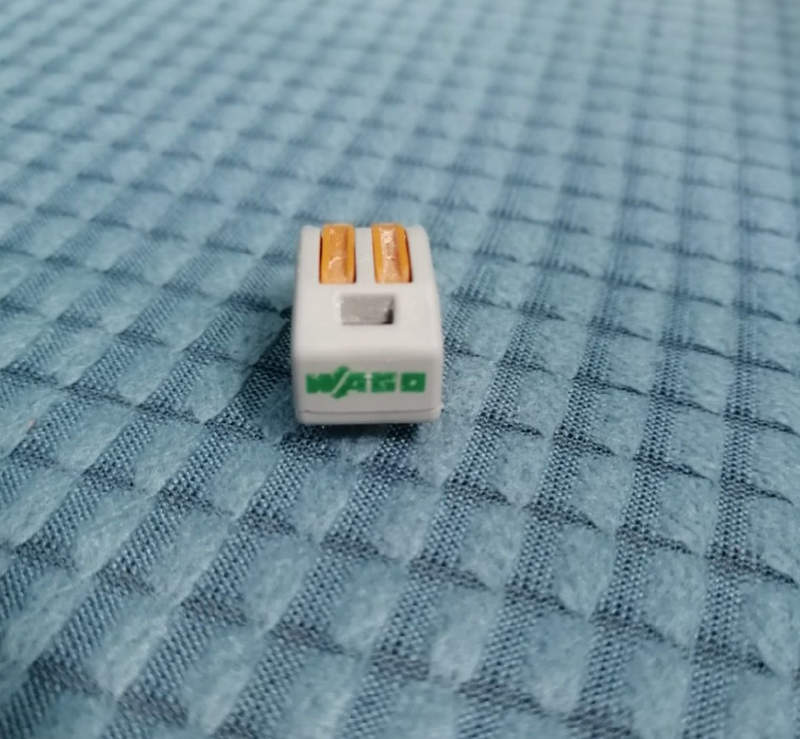

Клеммник WAGO 2 обладает компактным корпусом, выполненным из прочного негорючего пластика, что делает его безопасным для применения в жилых и промышленных помещениях. В конструкцию, как правило, входит:

• Изолирующий корпус с маркировкой параметров и направлением ввода проводов;
• Контактная пружина или пластина из луженой меди с высокой упругостью;
• Направляющие каналы для проводов, исключающие неправильное подключение;
• Смотровое окно (в некоторых сериях) для проверки глубины ввода и наличия контакта;
• Отверстия для тестирования напряжения без демонтажа соединения.

Некоторые модели имеют прозрачный корпус, что позволяет визуально контролировать положение проводников и качество соединения. Другие варианты оснащены цветовой кодировкой, упрощающей монтаж в сложных схемах.

Режимы работы и особенности эксплуатации

Клеммники WAGO 2 рассчитаны на эксплуатацию в самых разных условиях, включая повышенную влажность, вибрации, пыль и перепады температуры. Благодаря пружинной технологии соединения, контакт не ослабевает со временем, что особенно важно в системах с переменными нагрузками. Они успешно применяются:

• В распределительных коробках для соединения осветительных групп;
• В промежуточных соединениях силовых и слаботочных линий;
• В щитках автоматики и релейной защиты;
• При подключении розеток и выключателей;
• В системах "умный дом" и слаботочных инсталляциях.

Для подключения важно соблюдать правильную длину зачистки изоляции — как правило, она составляет 10–12 мм. Недостаточная длина может привести к отсутствию контакта, а избыточная — к риску короткого замыкания. Также необходимо учитывать соответствие сечения проводов заявленным параметрам клеммы. При работе с многожильными гибкими проводами рекомендуется использовать наконечники НШВИ, особенно при применении моделей без рычажкового механизма.

Таким образом, клеммник WAGO 2 — это простое и эффективное решение для создания надежных электрических соединений в самых разных системах. Благодаря инновационной пружинной технологии и продуманной конструкции, такие изделия позволяют сократить время монтажа, повысить качество соединений и минимизировать риск аварий. Независимо от того, используется ли он в быту или на промышленном объекте, данный клеммник остается одним из наиболее универсальных и надежных компонентов современной электромонтажной техники.
