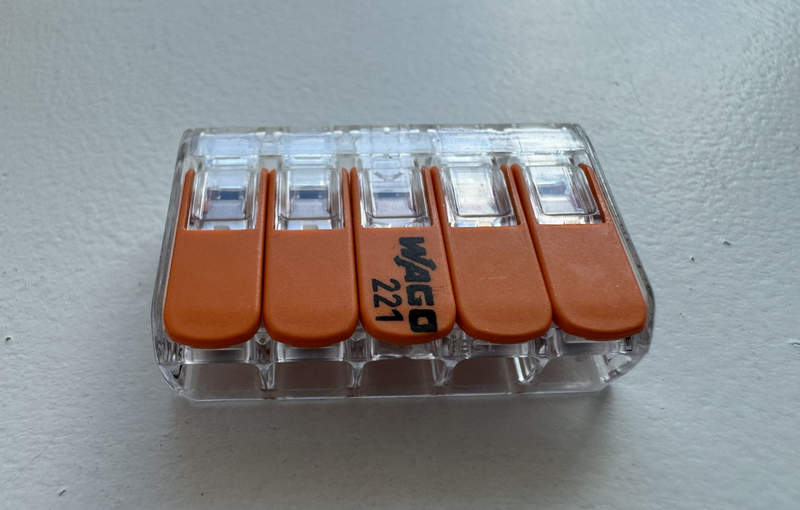

Быстрое и стабильное соединение с клеммниками WAGO 5

Электромонтажные и автоматизированные системы требуют от соединительных компонентов высокой надежности, универсальности и простоты в эксплуатации. Клеммные зажимы WAGO серии 5 — это одни из таких решений, предназначенные для соединения проводов в распределительных коробках, щитах управления, промышленных автоматизированных системах и других объектах. Серия 5 представляет собой семейство компактных клеммных колодок с винтовыми и безвинтовыми зажимами, в которых реализованы передовые технологии WAGO, в том числе всемирно известная система пружинного зажима Cage Clamp. Такие клеммы получили широкое распространение благодаря простоте монтажа, высокой виброустойчивости, многоразовому использованию и возможности подключения различных типов проводников.

Технические характеристики WAGO серии 5

Серия 5 включает множество модификаций клемм с различными характеристиками, адаптированными под разные задачи. Ниже приведены общие параметры, свойственные большинству моделей серии:

• Номинальное напряжение: до 800 В;
• Номинальный ток: до 32 А;
• Сечение подключаемых проводников: от 0,08 до 4 мм2 (в зависимости от варианта);
• Материал корпуса: негорючий полиамид, стойкий к УФ-излучению и химическим веществам;
• Монтаж: на DIN-рейку 35 мм (в большинстве моделей);
• Температурный диапазон эксплуатации: от −40 до +105 C;
• Тип соединения: пружинный зажим (Cage Clamp), Push-in CAGE CLAMP, винтовой зажим (в некоторых моделях);
• Цвет корпуса: преимущественно серый, но возможны и другие цвета для маркировки.

Клеммы могут иметь различные исполнения по количеству подключаемых проводников (однорядные, двухрядные, проходные, заземляющие, с внутренним соединением, размыкаемые, с возможностью тестирования и т. д.). В серии также доступны аксессуары: перемычки, маркировки, торцевые крышки, изоляторы и заглушки.

Особенности конструкции устройств

Конструкция клемм WAGO серии 5 продумана с точки зрения электробезопасности, простоты монтажа и удобства эксплуатации. Основной особенностью является использование технологии пружинного зажима Cage Clamp — системы, в которой провод надежно фиксируется пружиной, при этом нет необходимости в затяжке винтов. Это упрощает установку, повышает надежность и сводит к минимуму возможность ослабления соединения со временем. Для установки провода пользователь просто вставляет его в отверстие зажима (в некоторых моделях — с предварительным нажатием рычага или отверткой), и контакт осуществляется автоматически за счет усилия пружины. Такая система исключает необходимость обслуживания соединений, так как пружина постоянно компенсирует термические и вибрационные расширения/сжатия проводника. Модели с Push-in CAGE CLAMP дополнительно упрощают монтаж, так как позволяют вставлять одножильные провода и наконечники без использования инструмента. Это особенно актуально при массовом монтаже в распределительных щитах или шкафах автоматики. Некоторые модификации серии 5 имеют встроенные функциональные элементы: размыкатели цепей, предохранители, диоды, светодиоды для индикации состояния, что позволяет интегрировать защитные и диагностические функции прямо в клеммную систему. Дополнительное преимущество конструкции — модульность: клеммы соединяются в блоки и легко фиксируются на монтажной рейке, что ускоряет сборку электрических панелей и облегчает техническое обслуживание.

Режимы работы

Клеммы WAGO серии 5 работают в постоянных и переменных электрических цепях. Они применяются как в силовых, так и в сигнальных цепях. Благодаря высокой прочности контакта и виброустойчивости допускается использование в системах с повышенной вибрацией, например, в железнодорожной технике, машиностроении и лифтовом оборудовании. Также клеммы выдерживают высокие токовые нагрузки, что позволяет использовать их в распределительных системах с токами до 32 А. При этом обеспечивается низкий переходной контактный сопротивление, минимизирующее потери энергии и нагрев соединения. Проводники могут подключаться как с одной стороны (в случае проходных клемм), так и с обеих сторон (в клеммах с несколькими уровнями подключения), что делает возможным параллельное или последовательное соединение цепей. Клеммы допускают эксплуатацию в широком температурном диапазоне и в условиях повышенной влажности при наличии соответствующего шкафа или кожуха. Материалы корпуса устойчивы к воздействию масел, кислот и других химических веществ, что расширяет область применения в химической и пищевой промышленности.

Принципы работы

Работа клемм WAGO серии 5 основана на технологии пружинного зажима. Основной принцип заключается в создании постоянного прижимного усилия между токопроводящей шиной клеммы и вводимым проводом, благодаря упругой деформации стальной пружины. Такое соединение не требует периодической подтяжки, как это характерно для винтовых соединений. При использовании Cage Clamp провод вставляется в зажимное отверстие, где его обхватывает зажимная пружина. Контакт осуществляется сразу же и сохраняется с постоянным усилием даже при длительной эксплуатации. При необходимости демонтажа провод легко извлекается при помощи рычага или инструмента. Push-in CAGE CLAMP работает аналогично, но позволяет вставлять провод без применения силы: при нажатии проводником на внутреннюю часть пружины она открывается и фиксирует провод. Это еще больше упрощает процесс монтажа. В клеммах с дополнительными функциями (например, с размыкателем или предохранителем) дополнительно встроены контактные элементы, позволяющие разрывать цепь вручную или при срабатывании защитного элемента. Светодиоды в таких клеммах указывают на состояние предохранителя или наличие напряжения на клемме, обеспечивая визуальный контроль.

Преимущества WAGO серии 5

Преимуществами данной линейки являются:

• Высокая надежность соединения;
• Быстрый и удобный монтаж;
• Многоразовое использование;
• Компактные размеры;
• Отсутствие необходимости обслуживания;
• Совместимость с различными типами проводов;
• Большой выбор дополнительных аксессуаров;
• Широкий диапазон токов и напряжений;
• Простота визуального контроля (маркировка, индикаторы);
• Долговечность и устойчивость к внешним воздействиям.

Области применения

Благодаря высокой универсальности клеммы WAGO серии 5 нашли применение в различных сферах. Ниже перечислены основные направления:

• Автоматизация промышленных процессов;
• Электрощитовое оборудование;
• Железнодорожная техника;
• Системы зданий (BMS, KNX и другие);
• Осветительные и распределительные щиты;
• Контрольные панели станков;
• Энергетические распределительные пункты;
• Лифтовое и подъемное оборудование;
• Пищевые, фармацевтические, химические производства.

Таким образом, клеммные соединения WAGO серии 5 являются универсальным и технически совершенным решением для реализации надежных электрических соединений в широком спектре применений. Их продуманная конструкция, удобство монтажа и высокая эксплуатационная устойчивость позволяют значительно повысить эффективность сборки и обслуживания электрических систем. Сочетание инновационной технологии зажима и безупречного качества делает серию 5 одной из самых популярных на рынке клеммных изделий.
