Быстро, чисто, безопасно: клемма WAGO 3×0.08–2.5

Современные требования к надежности и безопасности электрических соединений в распределительных коробках, щитах автоматизации и прочих системах управления привели к широкому внедрению пружинных клеммников. Среди них особое место занимают компактные соединительные устройства WAGO на три провода с диапазоном сечений от 0.08 до 2.5 мм2. Эти клеммы представляют собой универсальное решение для соединения различных типов проводников, включая одножильные, многожильные и гибкие провода с наконечниками и без них. Благодаря простоте установки, надежности зажима и универсальности использования клеммы WAGO 3x0.08–2.5 мм2 завоевали популярность в системах электромонтажа, где важны быстрота, безопасность и качество соединений.

Особенности конструкции устройств

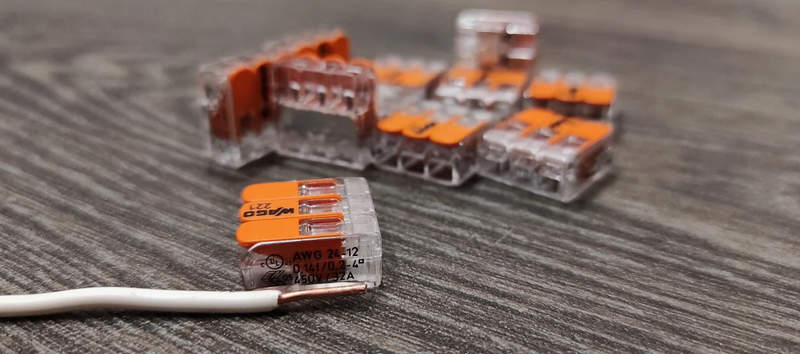

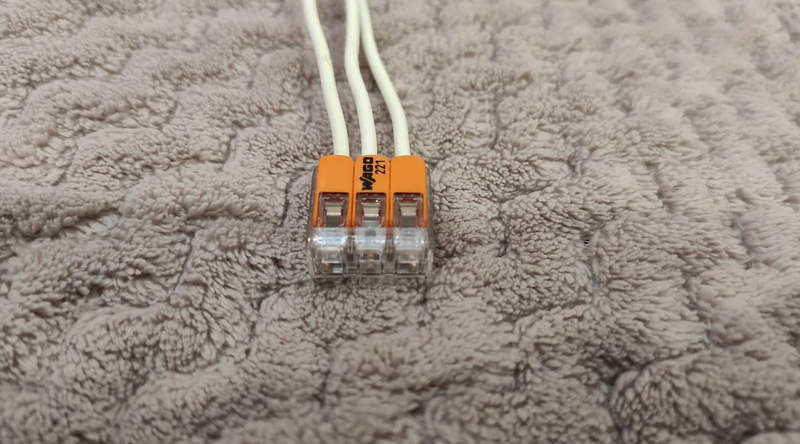

Клеммы WAGO на три провода с диапазоном 0.08–2.5 мм2 реализованы по принципу пружинного зажима с боковым рычажком, который обеспечивает открытие контактного механизма. Основной конструктивный элемент – это контактная пружина CAGE CLAMP, выполненная из упругой закаленной стали. В рабочем положении пружина зажимает оголенный конец провода с высоким удельным усилием, формируя электрическое соединение с низким переходным сопротивлением. При поднятии рычажка пружина отжимается, позволяя легко вставить или извлечь провод. Корпус клемм изготавливается из инженерного термостойкого пластика с высокой устойчивостью к воздействию температуры, УФ-излучению и химическим веществам. Компактные размеры клемм позволяют устанавливать их в распределительные коробки с минимальным пространством. Три параллельных канала обеспечивают соединение трех независимых проводников, исключая необходимость использования круток или пайки. Удобство заключается в том, что клемма допускает смешанное подключение: можно соединить жесткий одножильный провод с гибким многожильным в одном корпусе. Благодаря прозрачным зонам в корпусе, возможен визуальный контроль глубины установки проводника. На корпусе также присутствуют маркировочные площадки для идентификации соединений.

Технические характеристики

Ниже приведены ключевые параметры рассматриваемых клемм:

• Номинальное количество подключаемых проводников: 3;
• Диапазон сечений подключаемых проводов: от 0.08 до 2.5 мм2;
• Допустимое напряжение: до 450 В;
• Максимальный номинальный ток: до 24 А;
• Тип зажима: пружинный, с рычажком (Push-in CAGE CLAMP);
• Материал контактной группы: медь с гальваническим покрытием (олово или никель);
• Материал корпуса: устойчивый к высоким температурам и самозатухающий пластик (например, PA66);
• Рабочая температура: от –40 до +85 C;
• Степень защиты: IP20;
• Цвет: чаще всего серый корпус с оранжевыми рычажками;
• Стандарты: соответствие нормам IEC и VDE;
• Количество циклов подключения/отключения: более 1000;
• Монтаж: без инструмента, ручной вставкой провода.

Принцип работы и режимы эксплуатации

Принцип действия клемм WAGO основан на эффекте пружинного прижима проводника к токоведущему элементу. Это соединение обеспечивает стабильный контакт, устойчивый к вибрациям, температурным колебаниям и механическим нагрузкам. Электрическая цепь замыкается за счет плотного прилегания токопроводящей части пружины к поверхности провода. При этом усилие создается автоматически за счет упругости материала пружины. Режим эксплуатации может быть непрерывным и прерывистым. В непрерывных системах питания, таких как осветительные сети или силовые цепи, клеммы обеспечивают стабильное прохождение тока без ухудшения качества соединения. В прерывистом режиме (например, при коммутации устройств через реле или автомат) контакт сохраняет надежность, благодаря отсутствию ослабления зажима при частых циклах включения/выключения. Клеммы также устойчивы к коротко-временным перегрузкам и кратковременным скачкам температуры, которые не влияют на качество соединения. Работа возможна как в сухих помещениях, так и в условиях умеренной влажности, но без прямого воздействия воды.

Преимущества использования

Вот ключевые достоинства клемм WAGO 3x0.08–2.5 мм2:

• Быстрый монтаж без инструмента;
• Надежное соединение за счет пружинного зажима;
• Возможность смешанного подключения разных типов проводов;
• Компактные габариты;
• Высокая стойкость к вибрации и термонагрузкам;
• Безопасность (отсутствие открытых токоведущих частей);
• Многоразовое использование без потери характеристик;
• Простота визуального контроля монтажа;
• Соответствие международным стандартам качества;
• Широкая область применения от быта до промышленности.

Области применения

Клеммы WAGO 3x0.08–2.5 мм2 применяются в самых разных отраслях:

• Распределительные коробки в жилых и коммерческих зданиях;
• Электрощитовые конструкции (автоматизация, контроль, распределение);
• Осветительные цепи и линии питания;
• Подключение клемм трансформаторов, реле, кнопок и датчиков;
• Системы видеонаблюдения и сигнализации;
• Промышленная автоматика (подключение исполнительных устройств, датчиков);
• Монтаж временных и передвижных стендов, стендов для испытаний;
• Сборка модульных электрощитов с ограниченным пространством.

Таким образом, клеммы WAGO 3x0.08–2.5 мм2 представляют собой идеальное решение для выполнения быстрого, надежного и безопасного соединения проводников в различных электрических системах. Они объединяют в себе инновационные инженерные подходы и удобство эксплуатации, экономя время монтажника и обеспечивая высокое качество соединений. Благодаря универсальности конструкции и стойкости к внешним воздействиям, такие клеммы подходят как для бытового, так и для промышленного применения.
