Быстрая установка и стабильный контакт: возможности клемм WAGO

Контактные клеммы WAGO — это элементы электрических соединений, предназначенные для надёжного и долговременного подключения проводников в распределительных и монтажных системах. Бренд WAGO стал синонимом высоконадежных соединений, которые не требуют применения традиционного винтового зажима. Инновационные технологии пружинных контактов, применяемые в продукции WAGO, обеспечивают удобство монтажа, высокую виброустойчивость и стабильность электрического соединения даже в сложных условиях эксплуатации. Контактные клеммы этого типа широко используются в промышленной автоматизации, электрических щитах, распределительных коробках, на производстве, в энергетике и на транспорте.

Технические характеристики

Контактные клеммы WAGO представлены в широком ассортименте моделей и серий. Ключевые технические характеристики можно сформулировать следующим образом:

• Номинальный ток: от 6 А до 76 А (в зависимости от серии и сечения подключаемого провода);
• Номинальное напряжение: до 1000 В для некоторых моделей;
• Сечение подключаемых проводов: от 0.08 мм2 до 35 мм2 (одножильные, многожильные, гибкие, с наконечниками и без);
• Материал токоведущих частей: электролитическая медь с покрытием (обычно лужение или никелирование);
• Материал корпуса: самозатухающий поликарбонат или полиамид (PA66), стойкий к ультрафиолету, высоким температурам и механическим нагрузкам;
• Класс защиты: IP20 (внутренние клеммы) или выше (влагозащищённые исполнения);
• Температурный диапазон эксплуатации: от -40 C до +105 C;
• Способ крепления: монтаж на DIN-рейку (35 мм), монтаж в распределительную коробку, модульные конструкции;
• Количество полюсов: от 1 до 8, включая многоуровневые и проходные конфигурации.

Принцип работы и устройство

Основу конструкции контактных клемм WAGO составляет пружинной зажим — технология, разработанная для надёжной фиксации жил без необходимости их пайки или использования винтового механизма. В зависимости от серии и модели применяется несколько видов зажимов:

• Push-in CAGE CLAMP — вставка проводника в клемму осуществляется нажатием, без дополнительного инструмента. Подходит для жестких и проводников с наконечником.
• CAGE CLAMP — зажим работает на основе пружинной дуги, которая при нажатии на рычаг или инструмент раскрывается, позволяя вставить проводник, и затем автоматически сжимает его, обеспечивая надёжный контакт.

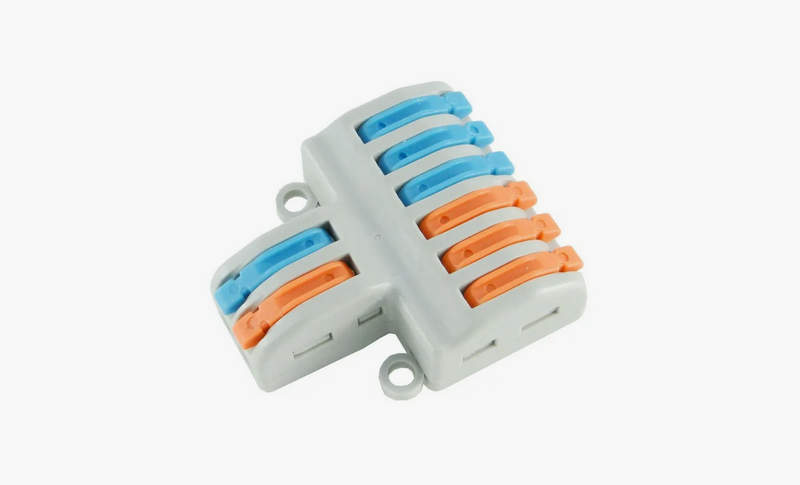

• LEVER CAGE CLAMP — усовершенствованный вариант с рычажком, обеспечивающий максимально удобное подключение без инструментов. Особенно актуален в условиях частого демонтажа.

Работа зажима основана на силе предварительно напряжённой пружины, которая сжимает проводник в месте контакта с токопроводящей шиной. Это обеспечивает стабильное соединение, устойчивое к вибрациям, тепловому расширению и усадке материала проводника.

Режимы работы и эксплуатационные особенности

Контактные клеммы WAGO рассчитаны на непрерывную круглосуточную эксплуатацию в различных климатических условиях. Некоторые режимы работы, важные для понимания специфики:

• Режим стандартной эксплуатации: температура окружающей среды в пределах от -25 C до +55 C, сухие условия, без интенсивной вибрации.
• Работа в условиях повышенной влажности: влагозащищенные клеммы с герметичным корпусом или установка в герметичных коробках.
• Работа под вибрацией: благодаря пружинной конструкции зажима исключается самопроизвольное ослабление контакта, что позволяет применять клеммы в подвижных объектах и на транспорте.
• Режим повышенной токовой нагрузки: клеммы, рассчитанные на большие сечения и токи, применяются в щитах электроснабжения и на промышленных предприятиях.
• Эксплуатация в агрессивной среде: применение корпусов из химически стойких материалов допускает установку в лабораториях, производственных зонах с парами кислот и щелочей.

Особенности конструкции

Главной конструктивной особенностью клемм WAGO является отсутствие винтов, что устраняет необходимость регулярного протягивания соединений. Это особенно актуально в системах с высокой вибрацией или температурными колебаниями, где винтовые соединения могут ослабевать. Корпус большинства клемм выполнен из стойких диэлектрических материалов, устойчивых к ультрафиолету, высоким температурам и воздействию химикатов. Токопроводящие части размещены внутри корпуса таким образом, чтобы исключить возможность случайного контакта с токоведущими элементами. Серия клемм с рычажковым механизмом получила широкое распространение благодаря своей наглядности и простоте: рычаг в открытом положении показывает, что контакт разомкнут, а при опускании замыкает цепь, фиксируя провод. Некоторые серии оснащаются дополнительными функциями: встроенными тестовыми отверстиями, метками для маркировки, светодиодными индикаторами напряжения, предохранителями и перемычками.

Области применения

Контактные клеммы WAGO активно применяются во многих отраслях. Ниже перечислены основные направления их использования:

• Промышленная автоматизация: подключение датчиков, исполнительных механизмов, модулей PLC, инверторов, распределительных шин.
• Щитовое оборудование: монтаж в распределительные щиты, коммутационные шкафы, секции АВР и другие сборки.
• Электромонтаж зданий: подключение розеток, выключателей, освещения, групп в распределительных коробках.
• Энергетика: сборка низковольтных шкафов управления, подключения резервных линий, клеммные блоки на трансформаторных подстанциях.
• Транспорт: электроснабжение и коммутация в поездах, трамваях, спецтехнике, включая железнодорожные распределительные щиты.
• Пищевая промышленность и лаборатории: за счёт устойчивости к агрессивным средам и частым санитарным обработкам.
• Солнечные электростанции: подключение модулей, инверторов и оптимизаторов с учётом условий высокой температуры и уличного монтажа.

Таким образом, контактные клеммы WAGO являются технологически продвинутыми и надёжными компонентами электрических соединений. Благодаря использованию инновационных пружинных зажимов, высокой степени безопасности и удобству монтажа, они стали неотъемлемой частью современных электротехнических решений. Разнообразие серий и исполнений позволяет применять их как в промышленности, так и в бытовых системах. Компактность, универсальность и стабильное качество делают клеммы WAGO оптимальным выбором для профессионалов в сфере электромонтажа и автоматизации.
