Быстрая поставка FANUC A860-2000-T301: оригинальные комплектующие

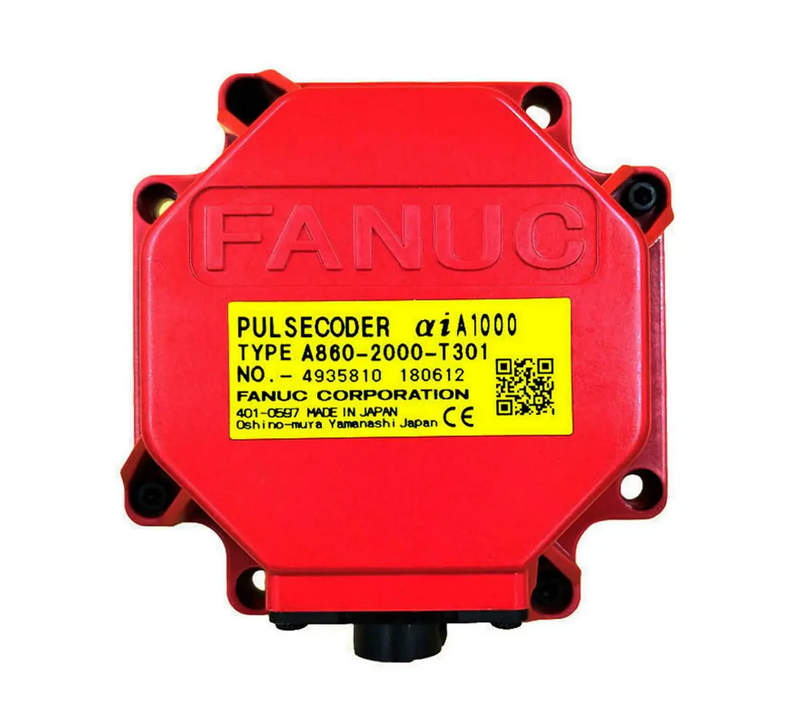

Абсолютный энкодер FANUC A860-2000-T301 представляет собой высокоточное устройство обратной связи, предназначенное для применения в системах числового программного управления (ЧПУ), в первую очередь с сервосистемами FANUC. Этот энкодер играет ключевую роль в точном позиционировании, определении положения вращающихся элементов, а также в обеспечении стабильной и безопасной работы приводов. Благодаря своей надежности, точности и интеграции с системами FANUC, данный датчик широко используется в современном промышленном оборудовании, включая токарные и фрезерные станки, обрабатывающие центры и роботы.

Технические характеристики

Абсолютный энкодер FANUC A860-2000-T301 обладает рядом технических характеристик, обеспечивающих его эффективную работу:

• Тип: абсолютный инкрементальный оптический энкодер;
• Механизм кодирования: многовитковый, с передачей цифрового кода через оптические дорожки;
• Разрешение: до 2048 позиций на один оборот (в зависимости от исполнения и настроек);
• Количество витков: до 4096 (многовитковая версия);
• Интерфейс передачи данных: FANUC Serial Interface (совместим с сервосистемами FANUC серий и);
• Напряжение питания: 5 В ±10%;
• Ток потребления: порядка 100 мА;
• Диапазон рабочих температур: от 0 до +50 C;
• Класс защиты: IP65 (при надлежащей установке и наличии защитных уплотнений);
• Вращающий момент: минимален для облегчения вращения вала сервомотора;
• Способ монтажа: установка на вал с торцевой фиксацией или с помощью фланцевого крепления;
• Длина кабеля подключения: до 30 м без усилителей;
• Совместимость: применяется с серводвигателями FANUC типа и, а также с контроллерами и ЧПУ FANUC 0i, 16i, 18i, 21i и др.

Особенности конструкции и устройства

Конструктивно энкодер A860-2000-T301 состоит из корпуса, внутри которого располагаются кодирующие диски, считывающая головка, оптическая система, электроника обработки сигнала и интерфейсный блок. Внутренний вал энкодера соединён с валом сервомотора. По мере вращения мотора кодирующий диск, содержащий оптические дорожки с уникальным расположением прозрачных и непрозрачных участков, также вращается. Это позволяет считывающему устройству определять текущее абсолютное положение вала. Многовитковая конструкция означает, что энкодер может определять не только положение в пределах одного оборота, но и отслеживать число выполненных оборотов. Это достигается с помощью дополнительных механических или магнитных редукторов, соединённых с кодирующим блоком. Таким образом, энкодер может точно определить положение сразу после включения питания, не требуя процедуры возврата в ноль.

Принцип работы

Работа энкодера основывается на оптическом принципе. Считывающая головка освещает диск со специальной шкалой, и свет, проходящий через прозрачные сегменты, регистрируется фотодиодами. Поскольку каждый сектор диска имеет уникальную комбинацию прозрачных и непрозрачных зон, на выходе формируется цифровой код, соответствующий текущему положению. Энкодер A860-2000-T301 использует внутреннюю схему преобразования оптической информации в серийный цифровой сигнал, который передаётся на ЧПУ или сервоусилитель FANUC. Это обеспечивает высокую точность позиционирования и возможность мгновенного определения положения после перезапуска системы. Поскольку энкодер является абсолютным, он запоминает положение даже при отключении питания. При повторном включении данные о позиции передаются в систему управления, что избавляет от необходимости калибровки.

Режимы работы

Энкодер FANUC A860-2000-T301 функционирует в рамках определённых режимов взаимодействия с системой ЧПУ:

• Режим абсолютного позиционирования: В этом режиме энкодер передаёт контроллеру точное положение вала без необходимости референсного перемещения. Это важно при перезапуске системы или при возникновении аварийной остановки.
• Режим контроля обратной связи: Система ЧПУ получает данные от энкодера в реальном времени, обеспечивая синхронность между заданным положением и фактическим положением вала двигателя. Это повышает точность позиционирования и качество обработки.
• Режим мониторинга и диагностики: При использовании с современными контроллерами FANUC, энкодер может участвовать в диагностике состояния сервооси. Например, система способна отслеживать отклонения от нормы в скорости или положении, сигнализируя о возможных неисправностях.
• Режим программной коррекции нуля: Несмотря на абсолютную природу, при необходимости можно задать новое "нулевое" положение программно, не влияя на физическую калибровку устройства.
• Режим высокоточного резания и микроподачи: Использование энкодера с высоким разрешением позволяет управлять микропередвижениями в пределах нескольких микрон, что важно при точных операциях обработки.

Типовые применения

Энкодер A860-2000-T301 применяется в различных отраслях:

• Станки с ЧПУ: токарные, фрезерные, шлифовальные, обрабатывающие центры;
• Роботизированные комплексы: поворотные звенья и шарниры промышленных роботов FANUC;
• Автоматизированные транспортные и сборочные линии;
• Высокоточные координатные столы и установки лазерной резки;
• Контрольные и измерительные системы, где требуется точная регистрация положения.

Таким образом, абсолютный энкодер FANUC A860-2000-T301 является неотъемлемой частью современных систем автоматизации, обеспечивая точность, надёжность и функциональность при эксплуатации станков с ЧПУ и промышленных роботов. Благодаря высокой степени интеграции с приводами и контроллерами FANUC, а также возможности точного позиционирования без предварительного обнуления, он нашёл широкое применение в машиностроении, металлообработке и других высокоточных отраслях. Изучение принципов работы и режимов данного устройства позволяет глубже понять процессы управления приводами и роль систем обратной связи в промышленной автоматике.
