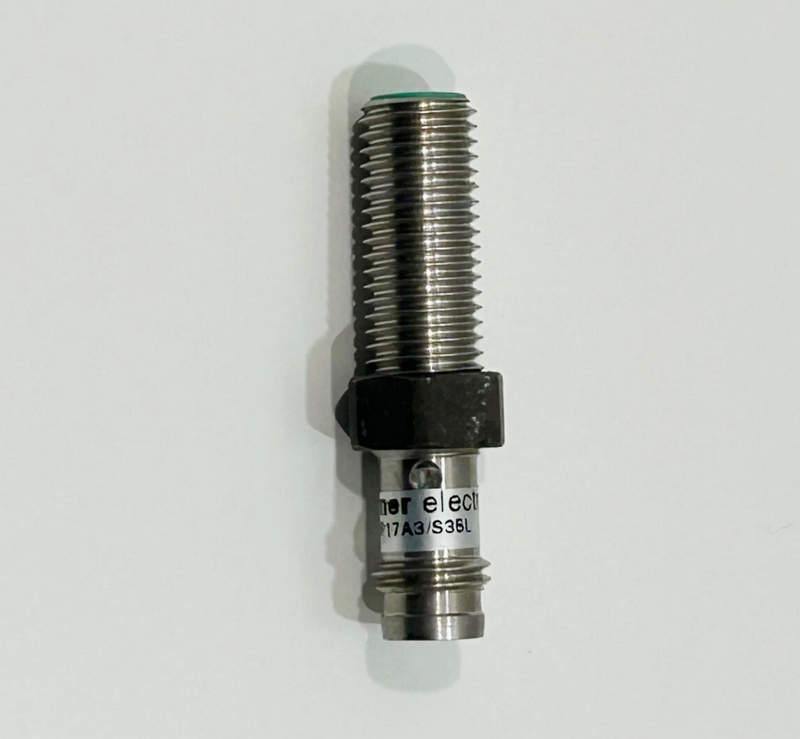

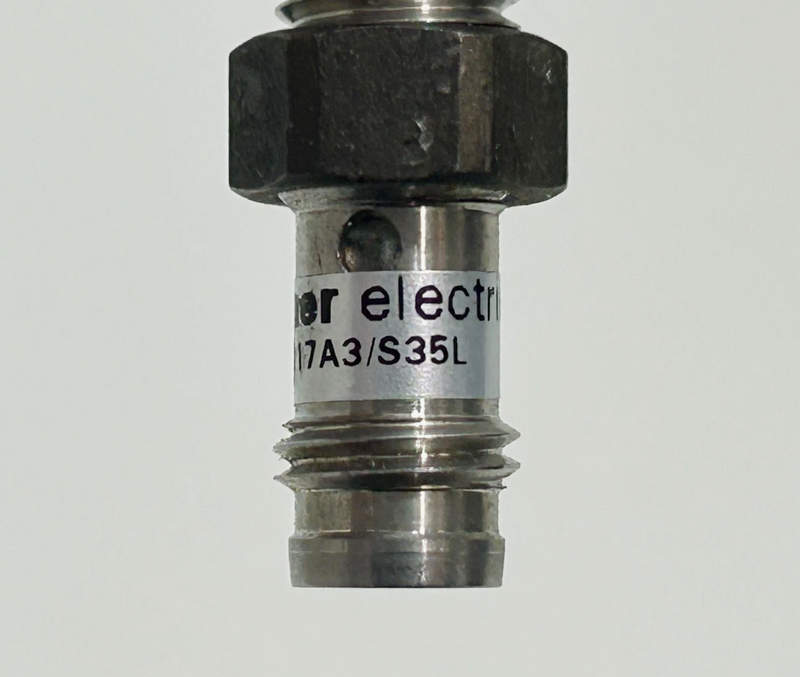

Baumer IFRM 08P17A3 / S35L: надежность в каждом цикле работы оборудования

Переключатель IFRM 08P17A3 / S35L производства компании Baumer Electric относится к категории индуктивных датчиков приближения, применяемых в системах промышленной автоматизации для бесконтактного определения положения металлических объектов. Оборудование данного типа востребовано в условиях, где требуется высокая точность срабатывания, устойчивость к внешним воздействиям и стабильная работа в непрерывном режиме. Модель IFRM 08P17A3 / S35L ориентирована на использование в компактных установках с ограниченным монтажным пространством. Конструктивные особенности, электрические параметры и формат подключения позволяют применять устройство в составе производственных линий, транспортных систем, упаковочного оборудования и станков с ЧПУ.

Общая характеристика устройства

Переключатель IFRM 08P17A3 / S35L представляет собой цилиндрический индуктивный датчик малого диаметра, предназначенный для обнаружения металлических объектов без физического контакта. Принцип работы основан на изменении электромагнитного поля в зоне чувствительности при появлении проводящего материала. Устройство используется для решения следующих задач:

• определение положения подвижных узлов оборудования,
• контроль наличия металлических деталей в рабочей зоне,
• фиксация крайних положений механизмов,
• синхронизация работы исполнительных элементов,
• формирование дискретного сигнала для ПЛК и релейных систем.

Ключевые технические характеристики

Для корректного подбора и эксплуатации оборудования необходимо учитывать основные параметры:

• тип датчика: индуктивный бесконтактный переключатель,
• диаметр корпуса: 8 мм,
• форм-фактор: цилиндрический, резьбовой,
• тип выхода: PNP,

• режим работы выхода: нормально открытый,
• номинальное напряжение питания: 10–30 В DC,
• дальность срабатывания: около 1,5–2 мм,
• максимальный ток нагрузки: до 200 мА,
• степень защиты корпуса: IP67,
• тип подключения: кабельный вывод или разъем S35L в зависимости от исполнения,
• материал корпуса: нержавеющая сталь.

Перечисленные характеристики определяют область применения датчика и его совместимость с существующими системами управления.

Конструктивные особенности

Компактный корпус диаметром 8 мм позволяет устанавливать датчик в ограниченных пространствах и вблизи движущихся элементов. Резьбовое исполнение обеспечивает надежную фиксацию в монтажном отверстии с использованием стандартных гаек. Особенности конструкции:

• герметичный металлический корпус, устойчивый к механическим нагрузкам,
• заливка чувствительного элемента компаундом для защиты от вибрации,
• экранированная зона чувствительности, что снижает влияние соседних металлических поверхностей,
• встроенная защита от короткого замыкания и перегрузки,
• защита от переполюсовки питания.

Степень защиты IP67 позволяет использовать устройство в условиях повышенной влажности, запыленности и при кратковременном воздействии воды.

Принцип работы и алгоритм срабатывания

Индуктивный переключатель формирует электромагнитное поле в области чувствительной поверхности. При попадании металлического объекта в зону действия происходит изменение амплитуды колебаний генератора. Встроенная схема обработки преобразует это изменение в дискретный выходной сигнал. Алгоритм функционирования включает:

• формирование высокочастотного поля,
• контроль изменения индуктивности,
• усиление сигнала,
• переключение транзисторного выхода.

PNP-исполнение предполагает подачу положительного потенциала на нагрузку при срабатывании. Это делает модель совместимой с большинством современных контроллеров.

Электрическая совместимость и интеграция

IFRM 08P17A3 / S35L предназначен для подключения к системам постоянного тока с диапазоном питания 10–30 В. Это стандарт для промышленной автоматики. Преимущества электрической схемы:

• низкое энергопотребление,
• устойчивость к скачкам напряжения в допустимом диапазоне,
• быстрое время отклика,
• стабильная работа при частых переключениях.

Благодаря транзисторному выходу датчик может использоваться в составе:

• программируемых логических контроллеров,
• релейных модулей,
• систем распределенного ввода-вывода,
• сигнальных цепей промышленного оборудования.

Условия эксплуатации

Устройство рассчитано на эксплуатацию в промышленных условиях с учетом следующих факторов:

• широкий температурный диапазон работы,
• устойчивость к вибрации и ударным нагрузкам,
• защита от пыли и влаги,
• стойкость к промышленным помехам.

Металлический корпус обеспечивает дополнительную механическую прочность и устойчивость к агрессивным средам.

Области применения

Переключатель IFRM 08P17A3 / S35L используется в различных отраслях промышленности:

• машиностроение,
• металлообработка,
• производственные автоматизированные линии,
• упаковочные комплексы,
• конвейерные системы,
• роботизированные участки,
• пищевая промышленность при соблюдении требований к защите оборудования.

Компактность и надежность делают его востребованным в серийных и нестандартных проектах.

Таким образом, переключатель Baumer Electric IFRM 08P17A3 / S35L представляет собой компактный индуктивный датчик, ориентированный на промышленную автоматизацию. Он сочетает малые габариты, устойчивость к внешним воздействиям и стабильные электрические характеристики. Конструкция корпуса, степень защиты и тип выходного сигнала обеспечивают универсальность применения в различных производственных условиях.
