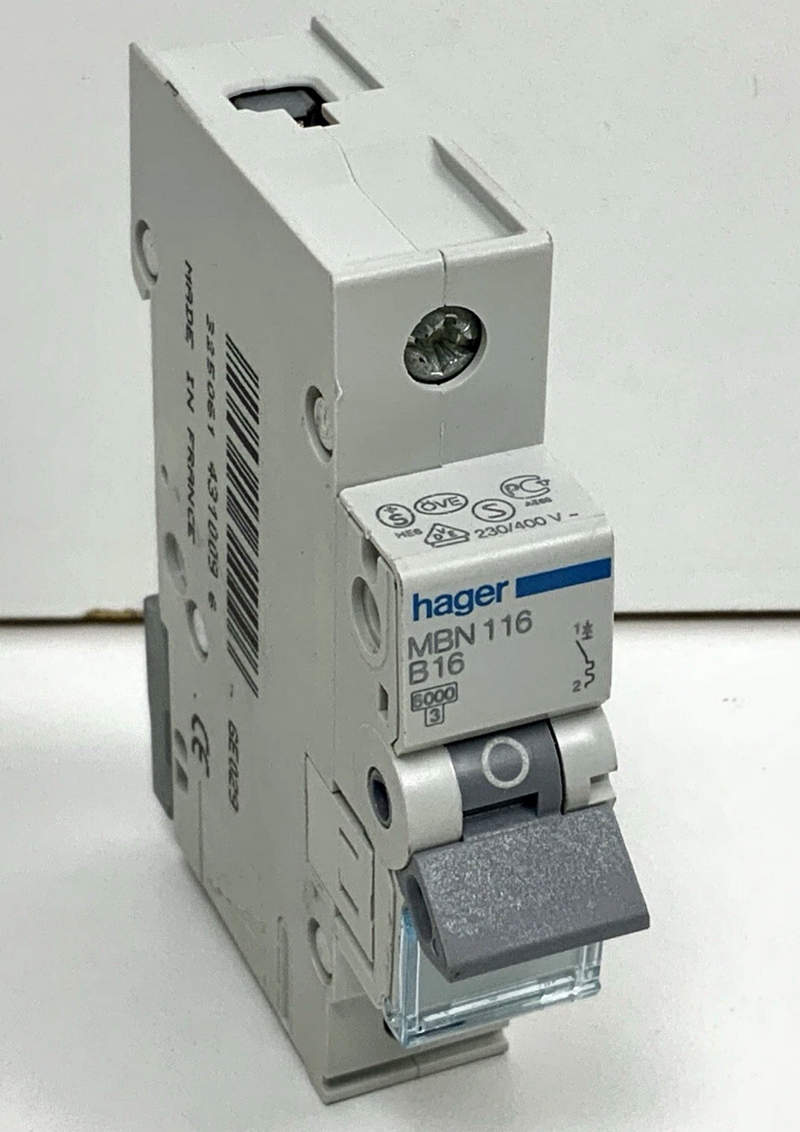

Автоматический выключатель Hager MBN116 — для защиты электрических сетей
Любая система распределения электроэнергии состоит из множества элементов, каждый из которых отвечает за безопасность и стабильность работы оборудования. Одним из ключевых компонентов электрического щита является автоматический выключатель — устройство, которое контролирует состояние линии и отключает питание при возникновении нештатных режимов. Hager MBN116, артикул MBN116 относится к модульным автоматическим выключателям серии MBN. Устройство предназначено для защиты однофазных электрических цепей от перегрузок и коротких замыканий. Модель устанавливается в распределительные шкафы и используется как отдельный элемент защиты либо как часть комплексной системы электроснабжения.
Технические характеристики
Основные параметры Hager MBN116:
- артикул — MBN116,
- серия — MBN,
- тип устройства — модульный автоматический выключатель,
- количество полюсов — 1,
- номинальный ток — 16 А,
- характеристика срабатывания — B,
- отключающая способность — 6 кА,
- номинальное напряжение — 230/400 В,
- частота сети — 50–60 Гц,
- тип сети — переменный ток AC,
- количество занимаемых модулей — 1,
- монтаж — DIN-рейка,
- тип расцепителей — тепловой и электромагнитный,
- степень защиты — IP20,
- номинальное изоляционное напряжение — 500 В,
- импульсное выдерживаемое напряжение — 4000 В,
- тип подключения — клеммное соединение.
Особенности конструкции устройств

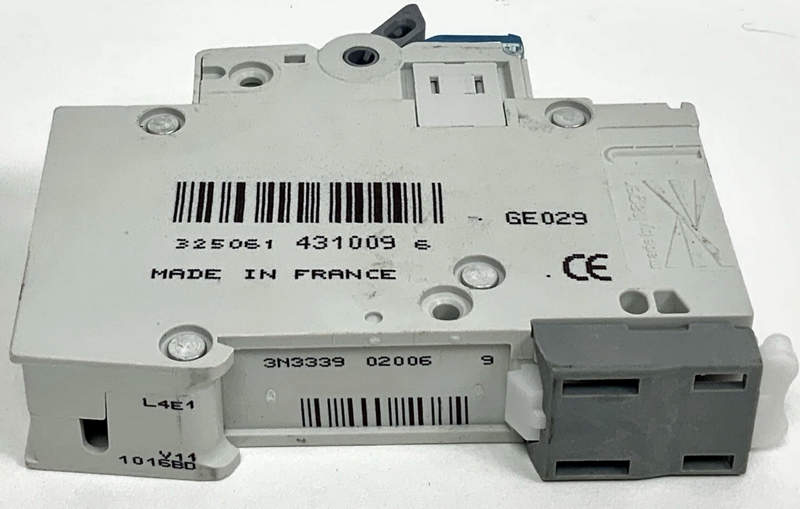

Hager MBN116 создан как компактный защитный аппарат для установки внутри распределительного щита. Его конструкция объединяет механические и электрические элементы, которые обеспечивают безопасную эксплуатацию линии при различных режимах нагрузки. Внутри корпуса расположен механизм свободного расцепления. Его задача заключается в том, чтобы отключение происходило независимо от положения управляющего рычага при возникновении аварийного режима. При нормальной работе электрический ток проходит через контактную систему автомата. Если параметры сети находятся в допустимых пределах, устройство сохраняет включенное состояние и обеспечивает передачу питания подключенной нагрузке. При длительной перегрузке начинает работать тепловой механизм. Биметаллический элемент постепенно нагревается под воздействием повышенного тока, изменяет форму и запускает процесс отключения цепи. Корпус Hager MBN116 выполнен в модульном формате. Это позволяет размещать устройство рядом с другими аппаратами защиты и управления, сохраняя аккуратную структуру распределительного шкафа. Установка выполняется на стандартную DIN-рейку. Такое решение ускоряет монтаж и обеспечивает совместимость с большинством современных электрических щитов. Передняя часть автомата оснащена рычагом управления, который используется для ручного включения и отключения линии. По положению элемента управления можно определить состояние аппарата. Контактная система рассчитана на многократные коммутационные операции. Конструкция направлена на сохранение стабильного электрического соединения при длительной эксплуатации. Одной из особенностей серии MBN является возможность использования в различных конфигурациях распределительных систем. Автоматы могут устанавливаться совместно с устройствами защитного отключения, контакторами и другой модульной аппаратурой. Компактность устройства позволяет рационально использовать внутреннее пространство щита.
Области применения
Автоматический выключатель Hager MBN116 применяется в следующих системах:
- квартирные электрические щиты,
- частные дома,
- офисные здания,
- коммерческие помещения,
- осветительные линии,
- розеточные группы,
- распределительные шкафы,
- системы электроснабжения зданий,
- низковольтные сети,
- цепи питания оборудования.
Компания «Олниса» осуществляет поставки электротехнического и промышленного оборудования, включая автоматический выключатель Hager MBN116. В ассортименте представлены устройства защиты, коммутационная аппаратура и компоненты для построения электрических систем. Компания обеспечивает оперативную доставку по всей стране.
Преимущества
Ключевыми особенностями Hager MBN116 являются:
- артикул MBN116,
- номинальный ток 16 А,
- однополюсная конструкция,
- характеристика B,
- отключающая способность 6 кА,
- компактный корпус,
- установка на DIN-рейку,
- тепловая защита,
- электромагнитное отключение,
- совместимость с модульными щитами.
Таким образом, автоматический выключатель Hager MBN116, артикул MBN116 представляет собой модульное устройство защиты электрических цепей, предназначенное для надежного отключения нагрузки при перегрузках и коротких замыканиях. Сочетание компактного исполнения, двухступенчатой системы защиты и удобного монтажа позволяет использовать модель в различных распределительных системах. Автомат подходит для организации безопасной работы отдельных электрических линий в жилых, коммерческих и технических объектах.
