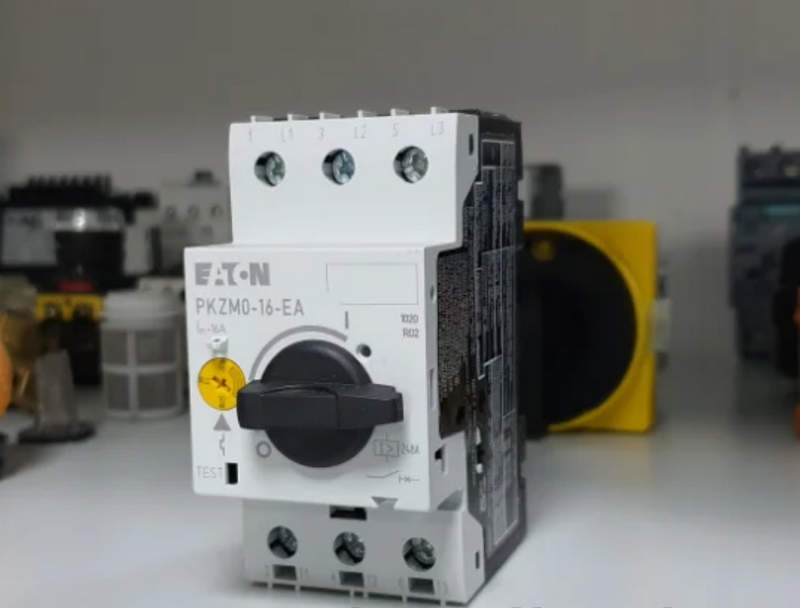

Автомат защиты двигателя Eaton PKZM0-16-EA для стабильной работы электродвигателей в промышленности
Автомат защиты двигателя Eaton PKZM0-16-EA представляет собой специализированное электротехническое устройство, предназначенное для комплексной защиты электродвигателей в промышленных и коммерческих установках. Данный аппарат сочетает в себе функции защиты от перегрузок, коротких замыканий и фазовых перекосов, обеспечивая стабильную и безопасную эксплуатацию электрических машин различной мощности. В условиях современной промышленности, где оборудование работает в непрерывном режиме и подвергается значительным нагрузкам, требования к защитной аппаратуре становятся особенно строгими. Использование универсальных автоматических выключателей не всегда обеспечивает необходимый уровень защиты двигателя, поскольку такие устройства не учитывают особенности пусковых токов и тепловых характеристик электродвигателей. В этом контексте специализированные моторные автоматы серии PKZM0 демонстрируют высокую эффективность и надежность. Модель PKZM0-16-EA относится к категории компактных защитных устройств, ориентированных на эксплуатацию в системах управления и распределения электроэнергии. Она применяется в составе пусковых сборок, шкафов управления, насосных станций, конвейерных линий и других автоматизированных систем.
Технические характеристики устройства
Следует выделить ключевые параметры, определяющие его эксплуатационные свойства:
- Номинальный ток регулировки: диапазон 10–16 А;
- Номинальное напряжение: до 690 В переменного тока;
- Отключающая способность: до 150 кА при определённых условиях эксплуатации;
- Тип защиты: тепловая и электромагнитная;
- Количество полюсов: 3;
- Класс защиты корпуса: IP20;
- Температурный диапазон эксплуатации: от -25 C до +55 C;
- Тип подключения: винтовые зажимы;
- Механическая износостойкость: до 100 000 циклов;
- Электрическая износостойкость: до 10 000 циклов;
- Встроенная защита от потери фазы: присутствует;
- Тип расцепителя: комбинированный (тепловой + мгновенный);
- Монтаж: на DIN-рейку или панель;
- Масса устройства: около 0,3 кг.
Такие параметры делают устройство универсальным решением для защиты асинхронных двигателей малой и средней мощности.
Конструктивные особенности и принцип действия
Конструкция автомата защиты двигателя Eaton PKZM0-16-EA выполнена с учетом требований к компактности, надежности и удобству эксплуатации. Корпус изготовлен из термостойкого полимерного материала, устойчивого к механическим воздействиям и высоким температурам. Эргономичная форма обеспечивает удобство монтажа в распределительных шкафах с ограниченным пространством. Внутренняя структура устройства включает тепловой расцепитель, реагирующий на длительные перегрузки, а также электромагнитный расцепитель, обеспечивающий мгновенное отключение при коротком замыкании. Такая комбинация позволяет эффективно защищать двигатель от различных аварийных режимов. Регулировочный механизм позволяет точно настроить номинальный ток в заданном диапазоне, что обеспечивает соответствие параметрам конкретного двигателя. Наличие ручки управления с функцией включения и отключения позволяет использовать устройство также в качестве коммутационного аппарата. Контактная система выполнена с применением материалов с высокой проводимостью и устойчивостью к износу, что снижает вероятность перегрева и увеличивает срок службы. Дополнительные аксессуары, такие как вспомогательные контакты и расцепители минимального напряжения, расширяют функциональность устройства.
Области применения оборудования
Применение автомата защиты двигателя Eaton PKZM0-16-EA охватывает широкий спектр промышленных задач. Устройство используется в системах, где требуется надежная защита электродвигателей от аварийных режимов. Наиболее распространённые направления применения включают:
- Промышленные конвейерные линии, транспортные системы, сортировочные комплексы;
- Насосные установки, водоснабжение, системы повышения давления;
- Вентиляционные системы, кондиционирование, климатические установки;
- Станочное оборудование, металлообработка, деревообработка;
- Пищевое производство, упаковочные линии, технологические комплексы;
- Химическая промышленность, дозирующие системы, реакторные установки;
- Сельское хозяйство, зернопереработка, автоматизированные фермы;
- Энергетика, распределительные щиты, вспомогательные механизмы.
Использование данного устройства обеспечивает стабильную работу оборудования даже в условиях нестабильных нагрузок и неблагоприятных факторов окружающей среды.
Функциональные преимущества устройства
Выбор автомата защиты двигателя определяется его эксплуатационными преимуществами, которые обеспечивают эффективность и надежность работы системы. Ключевые преимущества модели включают:
- Высокая точность настройки тока защиты, соответствие характеристикам двигателя;
- Комплексная защита от перегрузок и коротких замыканий;
- Компактные размеры, удобство размещения в шкафах управления;
- Устойчивость к механическим и температурным воздействиям;
- Простота монтажа и подключения;
- Возможность расширения функциональности за счет дополнительных модулей;
- Длительный срок службы при интенсивной эксплуатации;
- Надежная контактная система с низким сопротивлением;
- Снижение риска выхода двигателя из строя;
- Универсальность применения в различных отраслях промышленности.
Эти характеристики обеспечивают устойчивую работу оборудования и минимизируют риски простоев.
Таким образом, автомат защиты двигателя Eaton PKZM0-16-EA представляет собой надежное и функциональное решение для защиты электродвигателей в различных отраслях промышленности. Его конструкция, технические характеристики и универсальность применения обеспечивают высокий уровень безопасности и стабильности работы оборудования. Использование данного устройства позволяет эффективно предотвращать аварийные ситуации, снижать эксплуатационные риски и обеспечивать длительную бесперебойную работу электрических систем. Компактность, удобство монтажа и возможность точной настройки делают его востребованным элементом современных систем автоматизации.
