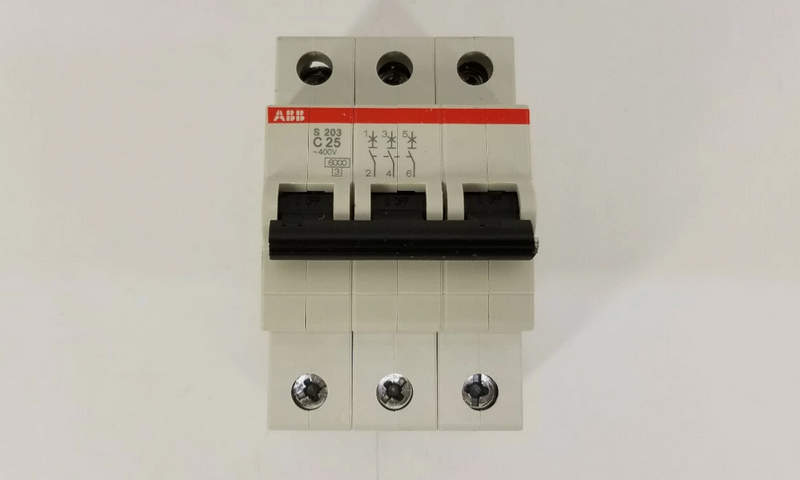

ABB S203 25А – надёжность, проверенная временем

Серия выключателей S200 (включая модель S203) разработана для применения в жилых, коммерческих и легкопромышленных объектах. Модель S203 — это трехполюсный автоматический выключатель, предназначенный для защиты трехфазных цепей. Номинальный ток 25А делает его оптимальным выбором для подключения мощных бытовых приборов (электроплиты, водонагреватели, кондиционеры), а также для распределительных щитов в небольших офисах или мастерских.

Технические характеристики ABB S203 25А

Основные технические параметры устройства:

• Номинальный ток (In): 25 А
• Полюса: 3P (трехполюсный)
• Монтаж: на DIN-рейку (35 мм)
• Ширина модуля: 3 модуля (54 мм)
• Степень защиты: IP20 (защита от случайного прикосновения к токоведущим частям)
• Рабочая температура: от -25C до +55C
• Срок службы: не менее 10 000 циклов включения/отключения

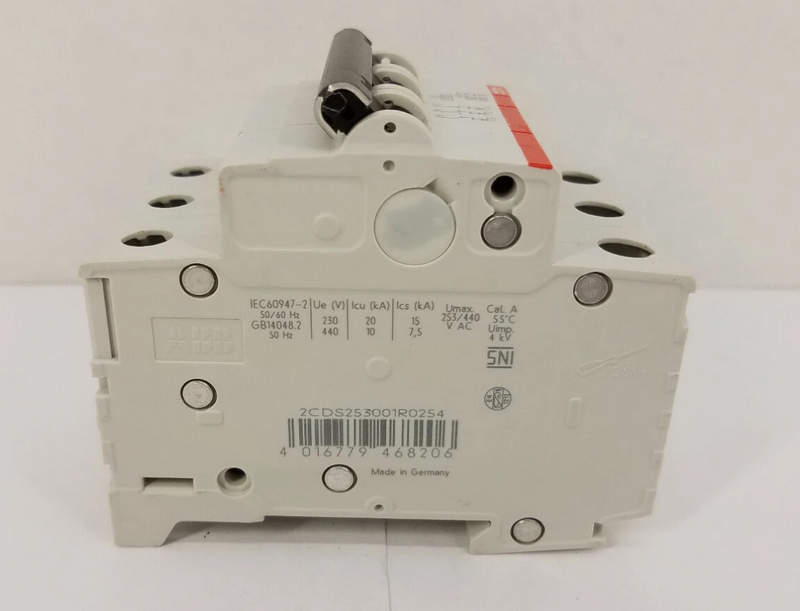

Конструктивные особенности

Автомат ABB S203 25А имеет модульную конструкцию, что позволяет легко комбинировать его с другими устройствами серии S200 (УЗО, дифавтоматы, реле напряжения) на одной DIN-рейке. Корпус выполнен из высококачественного термостойкого пластика, устойчивого к возгоранию и механическим повреждениям. Внутри автомата расположены:

• Тепловой расцепитель — биметаллическая пластина, реагирующая на длительную перегрузку. При нагреве от избыточного тока пластина изгибается и размыкает контакты.
• Электромагнитный расцепитель — соленоид, срабатывающий мгновенно при коротком замыкании (ток превышает номинал в 5–10 раз).
• Дугогасительная камера — система медных пластин, разделяющих и охлаждающих электрическую дугу, возникающую при разрыве цепи.
• Механизм свободного расцепления — обеспечивает гарантированное отключение даже при залипании ручки управления.
• Индикатор состояния контактов — позволяет визуально определить, включен автомат или отключен (в том числе после срабатывания защиты).

Контакты выполнены из серебросодержащего сплава, что обеспечивает низкое переходное сопротивление и долговечность при многократных коммутациях.

Области применения

Выключатель ABB S203 25А находит применение в следующих сферах:

• Жилые дома и квартиры — для защиты линий электроплит, проточных водонагревателей, мощных кондиционеров.
• Офисные здания — для распределительных щитов, питающих группы розеток или серверное оборудование.
• Малый бизнес и мастерские — для подключения станков, компрессоров, сварочных аппаратов (при условии, что пусковые токи не превышают допустимые для характеристики "С").
• Объекты инфраструктуры — школы, больницы, торговые центры — в составе главных или групповых распределительных щитов.
• Промышленность легкого типа — там, где не требуются автоматы с характеристикой "D" или повышенной отключающей способностью.

Совместимость и аксессуары

ABB S203 25А совместим с широким спектром дополнительных устройств:

• Шунтирующие расцепители — для дистанционного отключения.
• Вспомогательные и сигнальные контакты — для интеграции в системы автоматики и мониторинга.
• Блокировки ручки управления — для предотвращения несанкционированного включения.
• Соединительные шины (гребенки) — для удобного и надежного подключения группы автоматов.
• Защитные крышки и заглушки — для повышения безопасности и эстетики щита.

Монтаж и установка

Вот инструкция по монтажу и установке выключателя ABB S203 25А:

• Отвертка крестовая и плоская
• Изолента
• Клеммные зажимы (при необходимости)
• Мультиметр (для проверки цепи)
• Выключатель ABB S203 25А

Пошаговая инструкция:

• Отключение электропитания: Перед началом работ обязательно отключите питание в щитке или главном автомате, чтобы избежать поражения электрическим током.
• Подготовка места установки: Проверьте наличие подходящей монтажной коробки или панели. Убедитесь, что кабели подходят по сечению и находятся в хорошем состоянии.
• Подготовка кабелей: Обрежьте кабели до нужной длины. Снимите изоляцию на концах кабелей примерно на 10-15 мм.
• Подключение выключателя: Обычно у выключателя ABB S203 есть клеммы для подключения входа (фаза) и выхода. Подключите фазный провод (L) к клемме «L» или «Фаза» на выключателе.

Таким образом, выключатель ABB S203 25А — это профессиональное, надежное и безопасное устройство, предназначенное для защиты трехфазных электрических цепей от перегрузок и коротких замыканий. Его высокое качество, соответствие международным стандартам, долговечность и удобство монтажа делают его одним из лучших выборов для жилых, коммерческих и легкопромышленных объектов.
