Надежная циркуляция теплоносителя с насосом Grundfos 40
Циркуляционные насосы Grundfos 40 представляют собой инженерное оборудование для принудительного перемещения теплоносителя в замкнутых гидравлических контурах отопления, охлаждения и технологических системах. Конструкция данных агрегатов ориентирована на стабильную работу при длительных режимах эксплуатации, обеспечивая поддержание заданного расхода жидкости и равномерное распределение тепловой энергии. Модели с типоразмером 40 отличаются увеличенным условным проходом соединений и применяются в системах, где требуется повышенная пропускная способность. Серия Grundfos UPS 40 включает насосы с мокрым ротором, трехскоростным управлением и фланцевым исполнением, рассчитанные на рабочее давление до 10 бар и различные диапазоны температуры теплоносителя. Принцип работы циркуляционного насоса основан на преобразовании электрической энергии в гидравлическую за счет вращения рабочего колеса. Электродвигатель приводит в движение роторный узел, который создает центробежное воздействие на жидкость. В результате повышается давление внутри проточной части, а теплоноситель перемещается по трубопроводу с заданной скоростью. Такая схема позволяет компенсировать гидравлические сопротивления системы и поддерживать постоянную циркуляцию рабочей среды.
Технические характеристики
Основные технические параметры циркуляционных насосов Grundfos 40 определяют возможность их использования в крупных отопительных и климатических системах. Оборудование характеризуется высокой производительностью, устойчивостью к температурным нагрузкам и надежной электрической частью. Ключевые технические характеристики насосов Grundfos 40:
- тип оборудования — циркуляционный насос с мокрым ротором,
- номинальный диаметр подключения — DN 40,
- тип соединения — фланцевое исполнение по стандартам DIN,
- монтажная длина корпуса — 250 мм,
- материал корпуса насосной части — чугун EN-JL1040,
- материал рабочего колеса — нержавеющая сталь AISI 304,
- тип двигателя — асинхронный электродвигатель с защищенным статором,
- количество рабочих скоростей — 3 режима регулирования,
- напряжение питания — 230 В или 400 В в зависимости от исполнения,
- частота питающей сети — 50 Гц,
- максимальное рабочее давление — 10 бар,
- допустимый диапазон температуры окружающей среды — от 0 до 40 C,
- диапазон температуры перекачиваемой жидкости — от -10 до +120 C,
- максимальный напор отдельных моделей — до 12 метров,
- производительность насосов серии может достигать 18 м3/ч,
- потребляемая мощность — от 135 до 790 Вт в зависимости от модификации,
- класс изоляции электродвигателя — H,
- степень защиты электрической части — IP44,
- масса оборудования — около 19 кг для фланцевых моделей большого типоразмера.
- второй режим применяется для стандартных условий эксплуатации с оптимальным соотношением производительности и мощности,
- третий режим обеспечивает максимальную подачу жидкости при повышенном сопротивлении трубопроводной сети.
Особенности конструкции

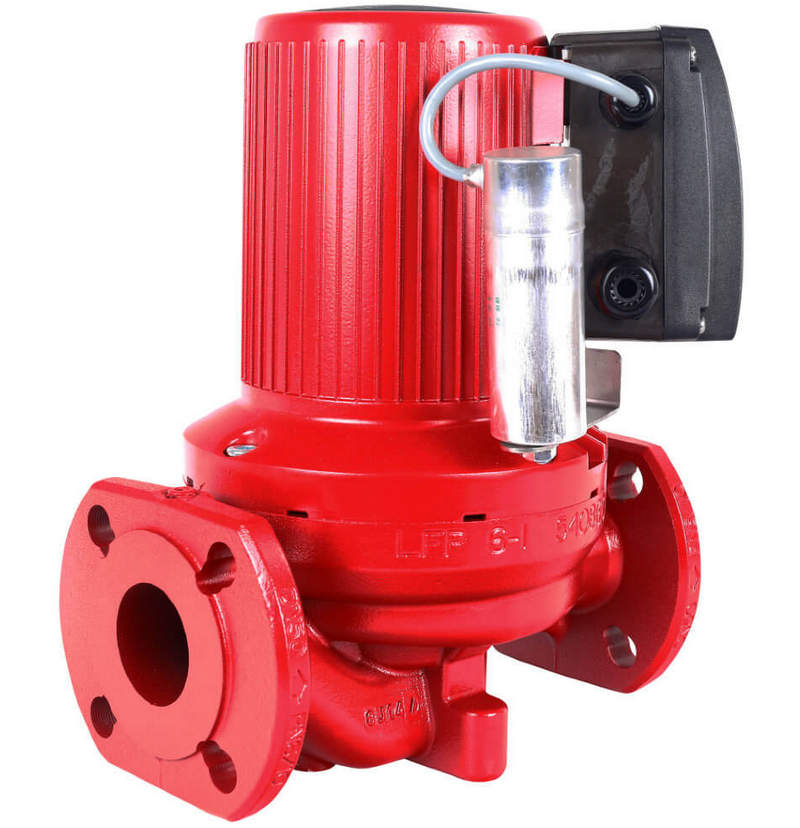

Конструктивное исполнение циркуляционных насосов Grundfos 40 основано на принципе компактного объединения насосного блока и электродвигателя в единую систему. Мокрый ротор находится непосредственно в перекачиваемой жидкости, которая выполняет функции охлаждения двигателя и смазки подшипникового узла. Такая технология уменьшает количество механических элементов и повышает эксплуатационную надежность оборудования. Основные элементы конструкции включают:
- чугунный корпус с фланцевыми присоединительными отверстиями для надежного соединения с трубопроводной системой,
- центробежное рабочее колесо, формирующее поток жидкости и обеспечивающее необходимый напор,
- роторный блок с керамическими подшипниками, рассчитанными на длительную эксплуатацию,
- защитную оболочку ротора из коррозионностойких материалов,
- электродвигатель с встроенными механизмами защиты от перегрева,
- клеммную коробку для подключения питающего кабеля,
- уплотнительные элементы, предотвращающие утечки теплоносителя,

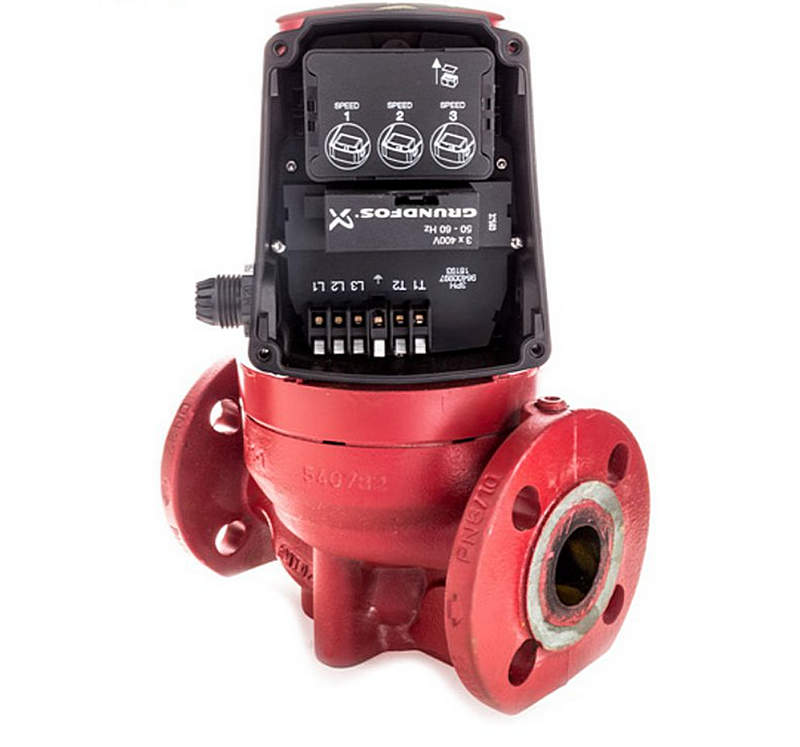

- трехпозиционный переключатель скоростных режимов работы,
- фланцевые соединения стандартного исполнения для удобства интеграции в инженерные сети.
Работа насоса осуществляется без применения сложного уплотнения вращающегося вала, поскольку ротор размещается внутри герметичной камеры. Перекачиваемая жидкость одновременно выполняет несколько функций: охлаждает внутренние компоненты, снижает трение в подшипниках и способствует увеличению ресурса оборудования. Такая конструкция снижает уровень шума и вибрации при эксплуатации.
Области применения
Циркуляционные насосы Grundfos 40 используются в различных инженерных системах, где требуется стабильное перемещение теплоносителя с заданными параметрами расхода и давления. Основные направления применения:
- системы водяного отопления промышленных и коммерческих зданий,
- контуры радиаторного отопления с большим количеством потребителей,
- системы теплоснабжения производственных объектов,
- узлы циркуляции горячей воды,
- системы кондиционирования и охлаждения,
- технологические установки с необходимостью перемещения жидких сред,
- закрытые гидравлические контуры отопительных комплексов,
- оборудование распределения теплоносителя в инженерных сетях.
Насосы данного класса эффективно работают в системах с постоянной или регулируемой нагрузкой. Возможность выбора скорости вращения позволяет адаптировать работу оборудования под различные эксплуатационные условия без изменения конструкции трубопроводной системы.
Таким образом, циркуляционный насос Grundfos 40 является эффективным техническим решением для систем, где требуется надежное перемещение теплоносителя и стабильное поддержание гидравлических параметров. Продуманная конструкция, высокие эксплуатационные характеристики и использование долговечных материалов обеспечивают длительный срок службы оборудования. Компания «Олниса» предлагает поставку промышленного оборудования Grundfos, включая циркуляционные насосы типоразмера 40 для различных сфер применения. Ассортимент компании включает современные насосные решения, соответствующие требованиям промышленных и инженерных объектов. «Олниса» является надежным поставщиком оборудования для предприятий, которым требуется качественная промышленная техника.
