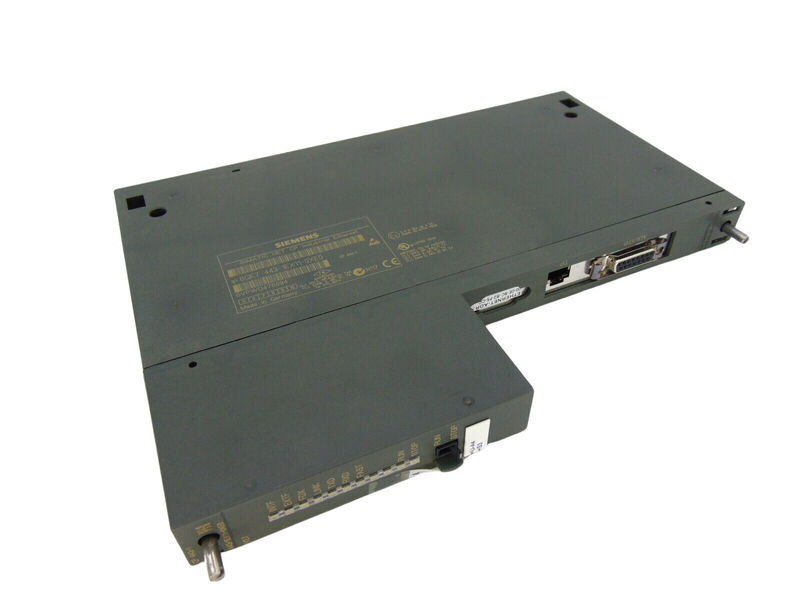

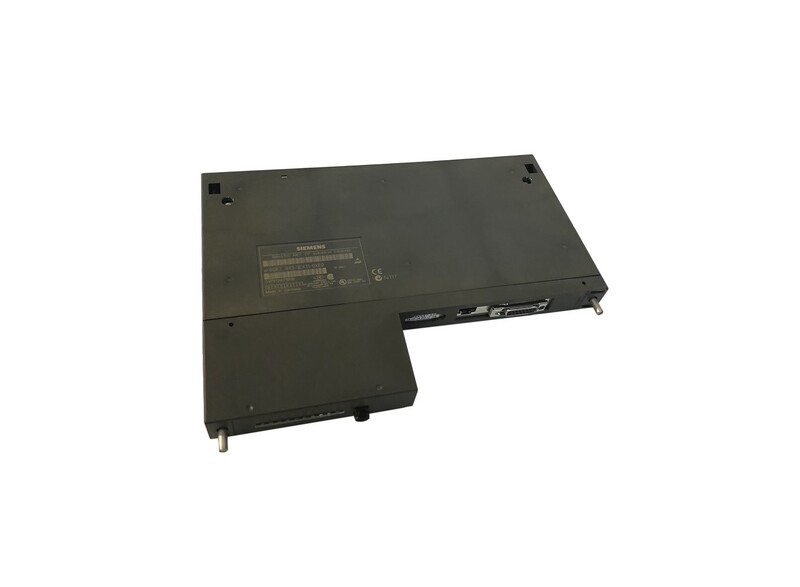

Максимальная производительность и стабильность с Siemens CP 443-1
Siemens CP 443-1 входит в линейку коммуникационных процессоров, которые играют ключевую роль в современных автоматизированных системах промышленного управления. Они позволяют расширить возможности стандартных контроллеров SIMATIC S7-400, интегрируя их в высокоскоростные промышленные сети и обеспечивая взаимодействие с другими устройствами, такими как панели оператора, программируемые логические контроллеры (ПЛК) и SCADA-системы.
Технические характеристики Siemens CP 443-1
Ниже перечислены основные технические параметры, характеризующие этот коммуникационный процессор:
- Тип модуля: коммуникационный процессор для SIMATIC S7-400
- Интерфейсы связи: Profibus DP (12 Мбит/с), Industrial Ethernet 10/100 Мбит/с
- Поддерживаемые протоколы: TCP/IP, ISO-on-TCP, UDP, PROFINET IO, Profibus DP
- Поддержка сетевых клиентов: до 8 соединений одновременно
- Максимальное количество узлов Profibus DP: до 126
- Конфигурация и программирование: с использованием программного обеспечения STEP 7 и HW Config
- Поддержка адресации: IP-адресация с DHCP или статическая настройка
- Питание: от контроллера SIMATIC S7-400, стандартное напряжение 24 В DC
- Температурный диапазон эксплуатации: от 0 до +60 C
- Степень защиты корпуса: IP20
- Размеры модуля: стандартные для модулей S7-400, компактная конструкция
- Встроенные средства диагностики: светодиодные индикаторы состояния, расширенная диагностика через ПО
- Время отклика: минимальное для обеспечения высокой производительности сети
- Поддержка VLAN и сетевой сегментации
Конструкция и принципы работы Siemens CP 443-1
Конструкция CP 443-1 выполнена в формате модуля расширения, который устанавливается в специальный слот контроллера SIMATIC S7-400. В основе работы лежит высокопроизводительный процессор, обеспечивающий управление коммуникациями и обработку данных между контроллером и сетью. Модуль оснащен двумя основными интерфейсами: Profibus DP и Industrial Ethernet. Profibus DP обеспечивает высокоскоростную передачу данных на уровне автоматизированного производства, позволяя подключать датчики, исполнительные механизмы и распределенные устройства. Industrial Ethernet используется для интеграции в более широкие промышленные сети с протоколами TCP/IP, обеспечивая взаимодействие с системами SCADA, MES и ERP.
Принцип работы базируется на обработке и маршрутизации пакетов данных, управлении соединениями и протоколами передачи. Модуль поддерживает различные режимы работы, включая клиент-серверные модели, циклический обмен данными и обмен по запросу. При этом обеспечивается приоритетность трафика и контроль ошибок. Программирование и конфигурация CP 443-1 осуществляется через фирменное ПО Siemens STEP 7, что упрощает интеграцию модуля в проект и позволяет гибко настраивать параметры сети, скорости передачи, тайминги и другие параметры.
Режимы работы
Коммуникационный процессор Siemens CP 443-1 поддерживает несколько режимов работы, что расширяет его функциональные возможности и адаптирует под различные задачи:
- Циклический обмен данными — постоянный обмен информацией с подключенными устройствами, обеспечивающий стабильное управление процессом.
- Обмен по запросу — передача данных инициируется по запросу контроллера или другого узла, что позволяет оптимизировать трафик в сети.
- Прямое соединение — поддержка прямого обмена между устройствами без посредников для минимизации задержек.
- Работа в многоканальном режиме — одновременное обслуживание нескольких соединений, что позволяет использовать модуль в сложных распределенных системах.
- Режим диагностики и мониторинга — встроенный веб-сервер и интерфейсы для диагностики состояния сети, выявления ошибок и оценки производительности.
- Поддержка стандартов безопасности — использование механизмов аутентификации и шифрования для защиты данных в сети.
Преимущества Siemens CP 443-1
Ниже перечислены ключевые преимущества данного коммуникационного процессора:
- Высокая скорость передачи данных и минимальные задержки в сети
- Поддержка актуальных промышленных протоколов и стандартов связи
- Возможность одновременной работы с несколькими сетевыми клиентами
- Удобство конфигурации и интеграции с помощью ПО STEP 7
- Расширенные диагностические возможности и мониторинг состояния
- Надежность работы в условиях промышленной среды с помехами и вибрациями
- Встроенные средства безопасности и защита данных
- Компактный размер и простота монтажа в контроллер S7-400
- Широкая сфера применения в различных отраслях промышленности
- Поддержка стандарта Industrial Ethernet для современных сетей.
В целом, Siemens CP 443-1 представляет собой мощный и универсальный коммуникационный процессор, обеспечивающий надежное подключение контроллеров SIMATIC S7-400 к сетям Profibus DP и Industrial Ethernet. Его технические параметры, высокая производительность, гибкие режимы работы и расширенные возможности диагностики делают этот модуль незаменимым элементом в построении современных автоматизированных систем управления.
