Циркуляционный насос Grundfos UPS 25 25 180: стабильная работа отопления и водоснабжения
Циркуляционный насос Grundfos UPS 25-25 180 представляет собой оборудование для принудительного перемещения теплоносителя в замкнутых инженерных системах отопления, водяного обогрева и технологических контурах с постоянной циркуляцией жидкости. Устройство относится к серии насосов с мокрым ротором, где перекачиваемая среда используется для охлаждения двигателя и смазывания подвижных элементов. Такая конструкция обеспечивает стабильную работу механизма, снижение уровня шума и повышение эксплуатационного ресурса оборудования. Модель рассчитана на использование в системах с чистой водой и жидкостями с аналогичными физическими характеристиками.
Технические характеристики

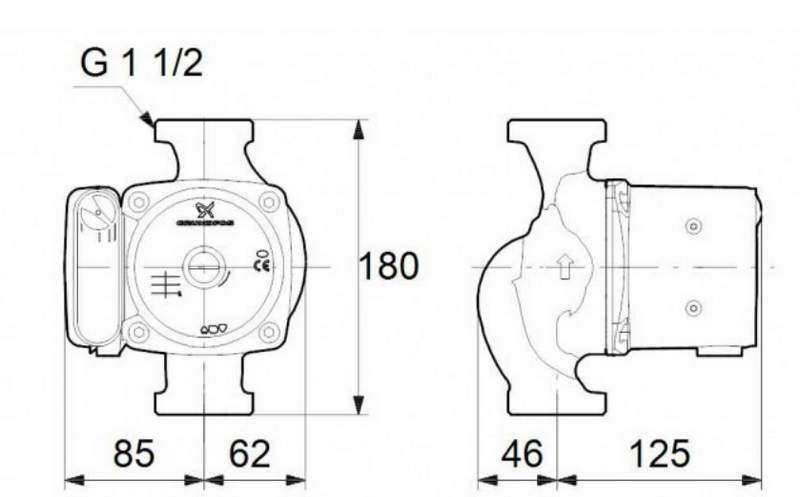

Основные параметры Grundfos UPS 25-25 180 определяют его эффективность при работе в отопительных и циркуляционных системах. Насос имеет монтажную длину 180 мм, присоединительный размер G 1 1/2", питание от однофазной сети с напряжением 230 В и частотой 50 Гц. Максимальное рабочее давление оборудования составляет 10 бар, диапазон температуры рабочей жидкости находится в пределах от +2 до +110 C. Ключевые технические характеристики модели включают следующие параметры:
- тип оборудования: циркуляционный насос с электродвигателем мокрого ротора,
- номинальное напряжение питания: 230 В,
- частота электрической сети: 50 Гц,
- монтажная длина корпуса: 180 мм,
- диаметр подключения: G 1 1/2 дюйма,
- максимальное рабочее давление системы: 10 бар,
- температурный диапазон рабочей жидкости: от +2 до +110 C,
- материал корпуса насосной части: чугун EN-JL1030,
- материал рабочего колеса: композит PES/PP с повышенной стойкостью к воздействию рабочей среды,
- класс защиты корпуса электродвигателя: IP44,
- класс изоляции электрической части: F,
- максимальная температура окружающей среды: до +40 C,
- плотность рабочей жидкости: до 983,2 кг/м3,
- количество скоростных режимов: 3,
- принцип регулирования: ступенчатое изменение частоты вращения ротора,
- максимальная потребляемая мощность: около 50 Вт,
- максимальный напор: до 2 м,
- производительность: до 5 м3/ч.
Рабочий процесс насоса основан на преобразовании электрической энергии в механическую посредством асинхронного двигателя. Вращение ротора передается рабочему колесу, которое создает центробежное усилие и обеспечивает перемещение теплоносителя по трубопроводу.
Особенности конструкции
Конструкция Grundfos UPS 25-25 180 разработана для продолжительной эксплуатации в инженерных системах с постоянной нагрузкой. Электродвигатель выполнен по схеме с мокрым ротором, при которой роторная часть находится непосредственно в потоке перекачиваемой жидкости. Это позволяет отказаться от традиционных механических уплотнений и снизить количество элементов, подверженных износу. Подшипниковый узел смазывается рабочей средой, что обеспечивает плавность вращения и уменьшает уровень эксплуатационного шума. Основные конструктивные элементы оборудования включают:
- чугунный корпус насосной камеры, обеспечивающий механическую прочность и устойчивость к рабочему давлению,
- рабочее колесо из композитного материала PES/PP, рассчитанное на длительный контакт с теплоносителем,
- керамический вал ротора, обладающий высокой износостойкостью,
- радиальные подшипники с керамическими рабочими поверхностями,
- графитовый осевой подшипник для снижения сопротивления вращению,
- гильзу ротора из нержавеющей стали,
- защищенный статор электродвигателя,
- уплотнительные элементы с двумя кольцами для предотвращения попадания жидкости в электрическую часть,
- трехпозиционный переключатель скоростей вращения.
Работа насоса может осуществляться в трех режимах производительности. Первый режим используется при сниженной потребности в циркуляции и позволяет уменьшить энергопотребление. Второй режим обеспечивает стандартный баланс между расходом жидкости и нагрузкой двигателя. Третий режим применяется при необходимости максимальной циркуляции теплоносителя в системе. Переключение скоростей выполняется изменением частоты вращения ротора без изменения основной конструкции оборудования.
Области применения
Grundfos UPS 25-25 180 используется в различных системах, где требуется стабильное перемещение теплоносителя и поддержание постоянного гидравлического режима. Благодаря компактным размерам и универсальному подключению оборудование подходит для применения в бытовых и промышленных инженерных сетях. Основные области эксплуатации включают:
- системы водяного отопления частных и коммерческих зданий,
- контуры радиаторного отопления,
- системы теплоснабжения с закрытым циркуляционным циклом,
- узлы распределения теплоносителя,
- низкотемпературные отопительные системы,
- технологические установки с необходимостью перемещения воды,
- системы локального поддержания температурного режима.
Таким образом, иркуляционный насос Grundfos UPS 25-25 180 является эффективным техническим решением для систем, где требуется надежная циркуляция воды и стабильная работа оборудования. Продуманная конструкция с мокрым ротором, качественные материалы изготовления и несколько режимов производительности обеспечивают долговременное использование устройства в различных инженерных сетях. Компания «Олниса» предлагает поставку промышленного оборудования высокого качества, включая циркуляционные насосы Grundfos UPS 25-25 180. Продукция компании предназначена для оснащения современных объектов надежными техническими решениями от ведущих производителей. «Олниса» обеспечивает поставку оборудования для промышленных, коммерческих и инженерных систем с соблюдением требований к качеству и надежности.
